【产品应用】小器件助力舞台灯光可靠连接

绚丽夺目的灯光表演，能给我们带来不一样的视觉感受，如广州塔的灯光秀、演唱会的灯光特效等。宏大的灯光效果需要众多灯具的精妙配合，而这都离不开一个小小的器件——RS-485收发器。

大规模网络化灯光控制广泛采用DMX512协议，此协议由美国舞台灯光协会提出并最终成为国际标准，采用该标准能够对舞台、剧场等场所的灯具进行数字控制，以实现多种设备的实时配合，达到设想的光影特效。DMX512协议适用于一主多从的控制网络，其物理层采用的是RS-485总线收发器，通过485总线实现灯光控制器与灯具的连接。

案例分享

一个灯光控制网络可连接多个灯具，多的可达几十个。实际使用中，在同一网络的灯具可能仅需使用几台，而不需要使用的灯具不通电。在这种场景中，有可能会因RS-485收发器原因造成灯具无法控制的情况。

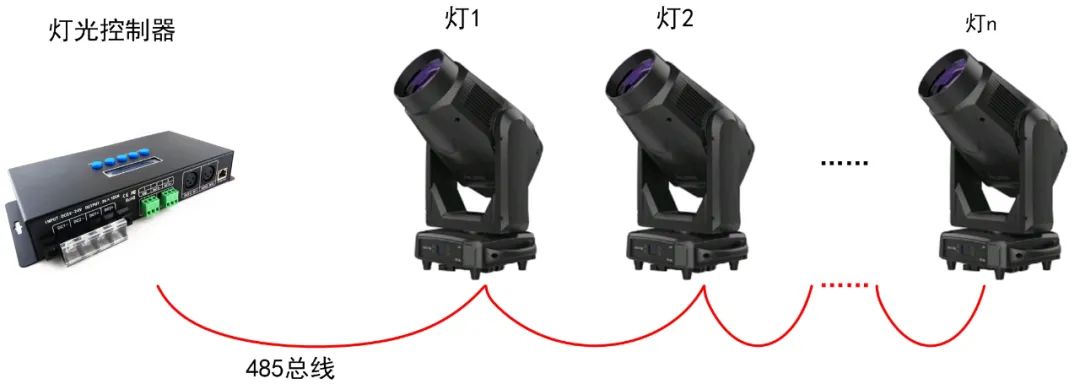

我司一客户曾遇到类似异常，其灯光网络如图1所示，由一台灯光控制器控制多台灯具，灯具执行摇头、调光等动作，一个网络最多需要连接32台灯具。测试发现，当有个别灯具不通电时，灯光控制器发出的控制信号无法被灯具正确接收。

图1灯光控制组网示意图

经分析，客户所使用的RS-485收发器在断电后，仍能通过485总线获得少量的能量，使芯片保持在一个非完全关闭状态，并拉低了总线信号幅度导致数据错误，最终造成控制命令下发失败，表现出灯光控制台无法正确控制灯具的现象。

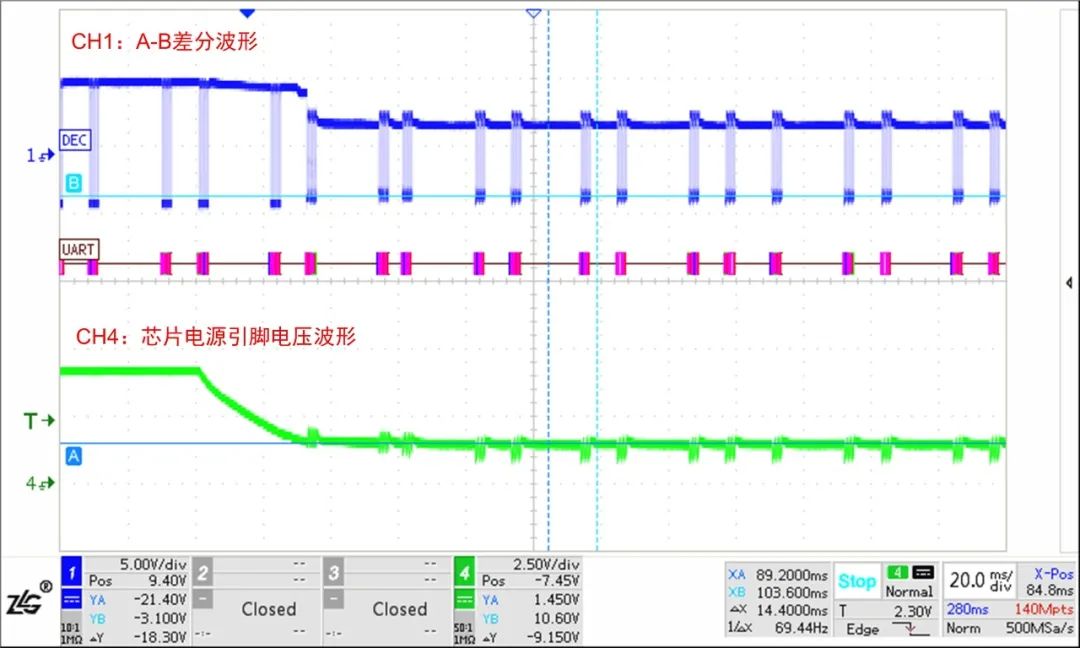

实测波形如图2，CH4为灯具断电后，485芯片电源引脚电压波形，可见电压缓慢下降，并稳定在1.45V左右。CH1为485总线AB差分波形，可见随着CH4电压下降，AB差分信号幅值也随之下降，从而导致异常出现。

图2个别灯具断电后总线异常波形

通过更换RS-485收发器型号后，异常现象消失。经确认，更换后的485收发器芯片在灯具断电后完全关闭，不影响总线通讯。实测波形如图3，当灯具断电后，CH4芯片电源电压逐步下降到0，CH1的AB差分信号也不受影响。

图3个别灯具断电后总线正常波形

致远电子的RS-485收发器经过多年的耕耘，现已广泛应用于国内灯光行业产品中，赋能灯具可靠连接。致远电子推出的SM4500贴片RS-485收发器，采用了SiP塑封工艺，体积小，控制延时低，工作速率高，且进行针对性优化，通过了多节点组网断电测试，非常适合应用于舞台灯光行业，可为灯光的可靠控制保驾护航。
