大功率PCB设计思路与技巧

大功率PCB设计是一项挑战性极强的任务。它不仅要求工程师具备深厚的电子理论知识，还需要丰富的实践经验和精湛的设计技巧。以下是针对刚接触大功率PCB设计的工程师的设计思路与技巧指南。

一、设计总体思维

大功率PCB设计的核心在于确保电路在高电流或高电压条件下的可靠性和稳定性。设计总体思维应聚焦于热管理、电气性能和机械结构的优化。

1.热管理：评估所有元件的热特性，预测热点，设计有效的散热路径。

2.电气性能：考虑电压和电流等级，确保走线和过孔的尺寸适当。

3.机械结构：确保PCB的物理尺寸和安装方式适合其工作环境。

二、设计前期准备工作

在着手设计之前，充分的准备工作是成功的关键。

1.需求分析：与客户沟通，明确功能需求和性能指标。

2.元件选型：根据电气特性和热特性选择合适的元件。

3.材料选择：挑选适合大功率应用的PCB材料，如高Tg材料。

4.设计规范制定：确定设计标准和测试方法，确保设计满足行业规范。

三、设计过程中的设计技巧

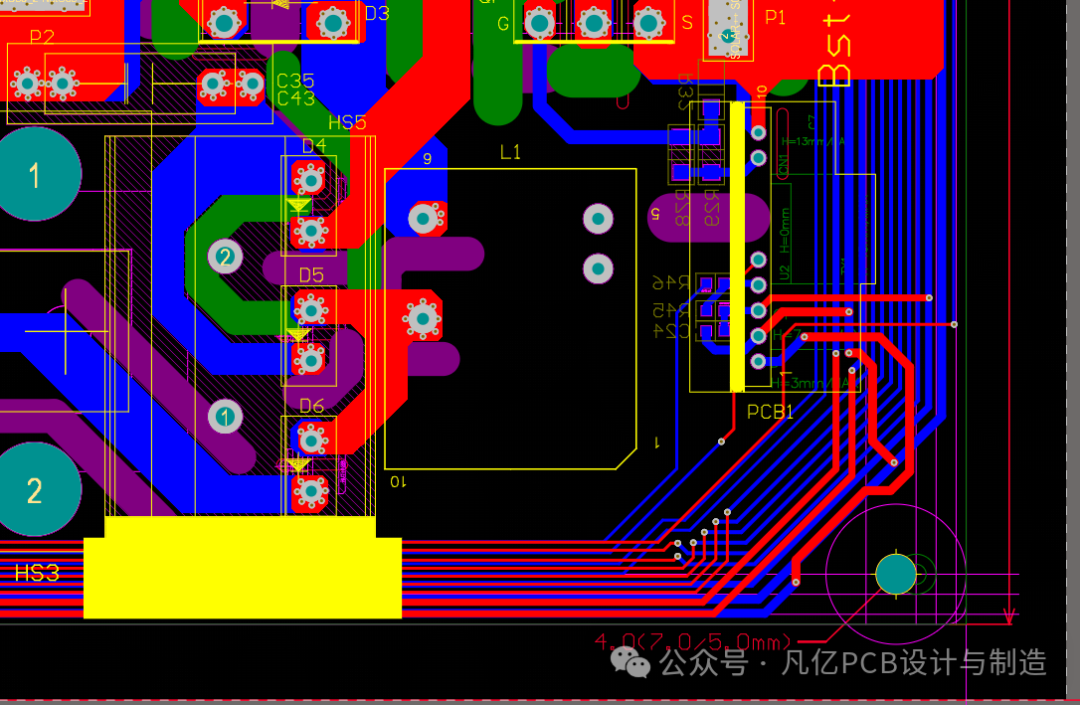

1.布局策略：将高功率元件分布在PCB边缘或通风良好区域，利用边缘散热。

2.铜箔厚度：为关键走线和过孔指定更厚的铜箔，减少电阻和电压降。

3.热过孔：在高功率区域使用热过孔，增强热传导。

4.走线宽度：根据电流载量调整走线宽度，避免过热。

5.地平面和电源平面：为电源和地设计完整的平面，减少噪声和电压降。

6.屏蔽和隔离：对敏感信号线使用屏蔽，并在必要时进行电气隔离。

7.仿真分析：在设计阶段使用热仿真和信号完整性仿真，预测潜在问题。

8.模块化设计：将复杂设计分解为模块，简化设计过程，提高可管理性。

四、设计大功率PCB时，有哪些常见的错误需要避免？

在设计大功率PCB时，有一些常见的错误需要避免，以确保电路的可靠性和性能。以下是一些关键的设计技巧和需要避免的错误：

1.热管理不足：大功率PCB设计中，热管理至关重要。应确保通过使用适当的铜箔厚度、增加散热孔、使用热沉或热电偶来有效散热。

2.布局错误：不合理的布局可能导致信号干扰和电磁兼容性问题。应优先考虑走线，确保低速和高速信号之间的距离适当。

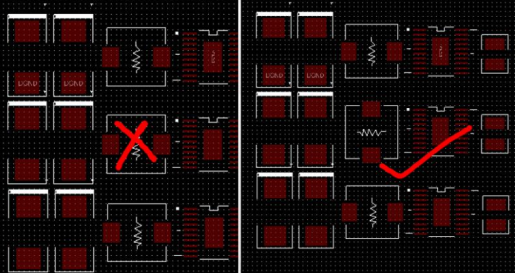

4.元件放置不当：不规则和不正确的元件排列可能导致信号干扰、温度问题和组装困难。设计师应非常小心地按顺序正确排列所有PCB组件。

6.走线布线不充分：走线宽度应根据电流载量调整，避免过热和电压降问题。

7.焊盘尺寸不准确：焊盘尺寸设计不当会影响元件的焊接和机械稳定性。

8.电源和地线设计不当：电源和地线如果设计过细或布局不合理，会造成电源分布不均，影响电路稳定性。

8.忽略热管理：对于功率较大的元件，如果没有充分考虑散热，可能会导致过热，缩短元件寿命甚至损坏。

9.元件封装选择错误：选择不适当的元件封装可能导致连接不稳定、布线困难或者无法满足散热要求。

10.信号引脚和功率引脚混淆：没有正确标识信号引脚和功率引脚，导致接线错误。

11.PCB层叠不合理：分层不合理或层数设计错误，导致信号串扰和电磁干扰问题。

12.元件布局查看剩余：在布局时，应预留测试点，以便于后续的电路调试和故障分析。

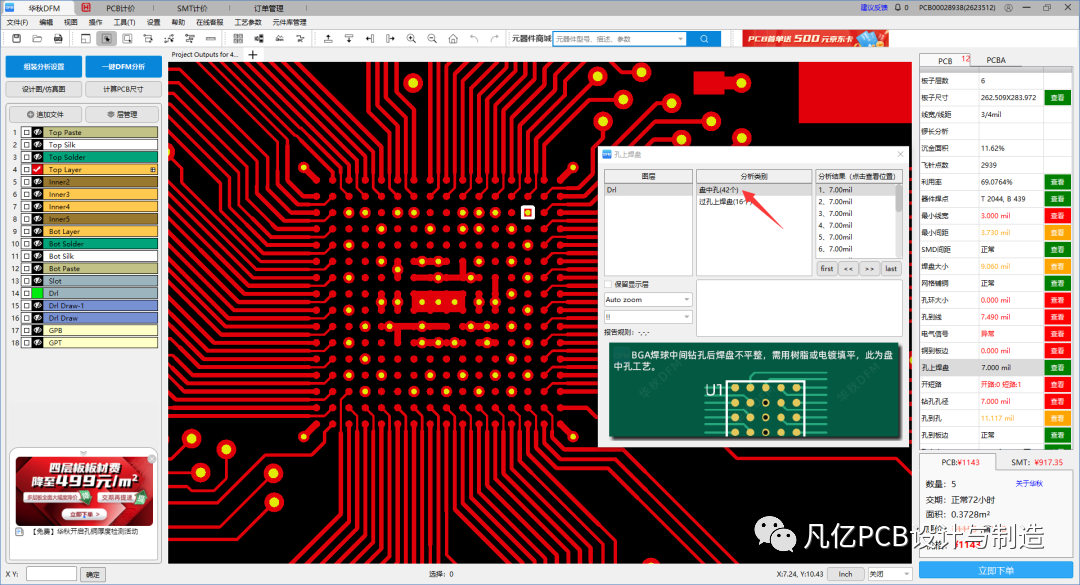

13.未做DFM（面向制造设计）优化：设计时，应考虑制造可行性，避免最小走线宽度和过孔尺寸的限制。

大功率PCB设计是一个系统工程，需要综合考虑热管理、电气性能和机械结构等多个方面。通过上述的设计思路与技巧，新接触大功率PCB设计的工程师可以更好地把握设计方向，避免常见陷阱，并逐步提升设计能力。记住，实践是检验真理的唯一标准，不断的经验积累将使你在大功率PCB设计领域更加游刃有余。
