Mentor PADS差分走线及相关设置图文教程

时间:2023-11-03 07:40

人气:

作者:admin

标签: 差分走线  Mentor  PADS  PCB

导读:1、差分网络的创建 鼠标右键打开过滤器,选择网络,如图1 2、利用Ctrl+左键选中需要设置差分对的两根网络,右键弹出对话框,选择“创建差分网络”,如图2 图1 图2 3、在左边的项目浏...

1、差分网络的创建

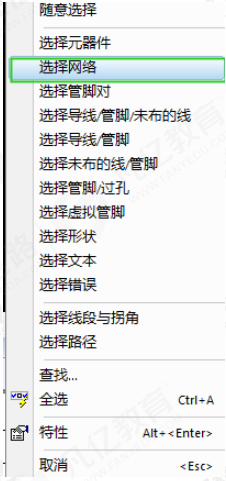

鼠标右键打开过滤器,选择网络,如图1

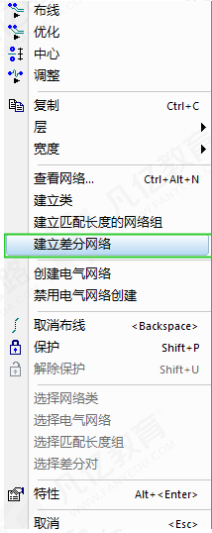

2、利用Ctrl+左键选中需要设置差分对的两根网络,右键弹出对话框,选择“创建差分网络”,如图2


图1


图2

3、在左边的项目浏览器里可以对创建的差分网络进行查看,进行点击可以高亮差分网络,如图3


图3 高亮差分网络

4、差分规则的创建。选中差分网络右键,在谈出的对话框中点击“特性”进入到差分规则设置标签页,如图4,这里根据设计需要进行线宽,线距及一些选项设置。


图4 差分对特性

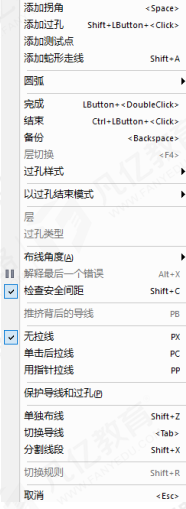

5、差分走线。调用交互式布线命令(F3)进行差分布线,如图5。在走线命令中可以通过右键进行一些特殊操作,如添加拐角,单根走线等,如图6


图5


图6
