USB Type-C PD快充专用取电sink芯片 ECP5701

USB-PD全称是：Universal Serial Bus Power Delivery，PD协议一般都采用Type-C接口，支持正反插。PD协议要求Type-C接口的脚位需要有VBUS、GND、CC和D+D-（这个非必须）。

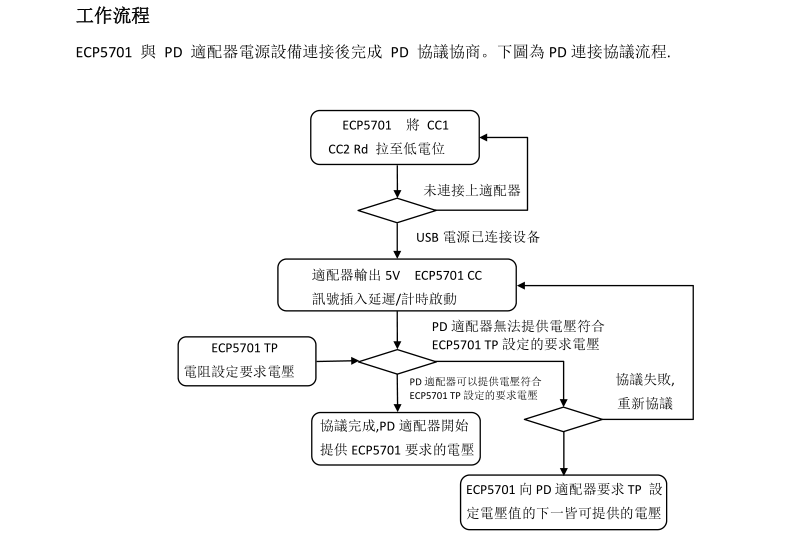

PD充电需要在供电端（充电器）和受电端（产品上）都要有协议通信，一般充电器内有PD供电协议芯片，产品上有PD协议受电芯片，两者连接后会进行通信握手，连接成功后充电器才会输出需要的电压。

所以，产品要用PD充电器的话，需要在产品上增加一个PD取电芯片就可以了，还可以设置电压档位。例如 5V9V12V15V20V。如果产品上不加协议芯片的话，直接连接PD充电器是默认5V电压输出，没有自适应电压可以选择。

ECP5701 做为受电端诱骗取电sink芯片，可广泛应用在带锂电的终端设备上，例如电动工具，照明灯具，音箱设备，摄影设备，筋膜枪小家电等，可以向符合type-c 协议的电源请求最大或指定电压，例如PD充电器能支持5V,9V,12V充电，配有ECP5701电路的设备，则可以从适配器获取5V9V12V电压讯号，从而实现快速充电。

输入电压3V-28V

支持输入电压检测

支持type-c 充电

支持PD2.0,PD3.0 通信协议

5701典型应用电路
