锂电池升压3V,3.3V,3.7V升压5V,9V,12V大小电流方案合

分享单节锂电升压至5V9V12V，3W-30W电路，demo测试效率比较，线路图。

FP6298输入3.3V,输出9V,限流1A,效率88-90%

FP6298 是一顆電流控制模式升壓轉換器，脈波寬度調變，內置 80mΩ, 4.5A, 12V MOSFET，能
做最大功率高轉換效率，周邊元件少可節省空間，適合用在行動裝置上，精準反饋電壓 0.6V (±2%)，
內建軟啟動功能可降低開機時湧浪電流，過流保護透過外部電阻調整，電流控制模式讓暫態響應與系
統穩定性佳，輕載進入省電模式(Skip Mode)，達到輕載高效率，封裝為 SOP8-8L(EP)

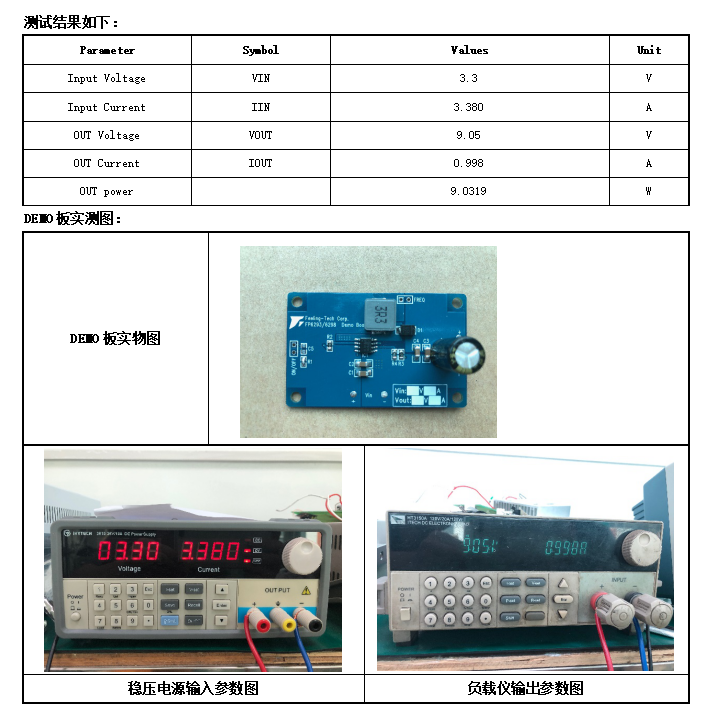

DC3.3V升压9V1A Demo及效率

FP6296X 3.7V-5V,升压5V-12V，效率88%-92%

FP6296是一款电流模式DC-DC升压转换器。内置MOSFET可以提高大功率转换效率，周边元件少，节省PCB空间，适合应用各种便携式智能产品。宽工作电压2.7~12VDC，单双节锂电池都能很好的使用。精准反馈电压1.2V(±2%)，通过两个电阻就可以调节输出电压，过电流保护亦可以通过外部电阻调整，电流控制模式让暂态响应和系统稳定性极佳，轻载进入省电模式，大道轻载高效率，封装为SOP-8L(EP)。

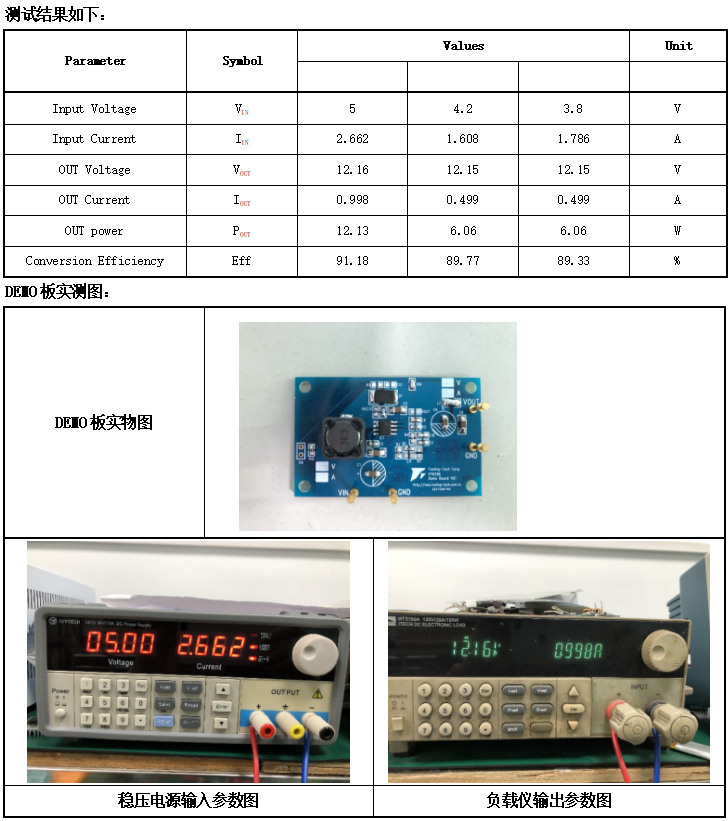

DC3.7V-5V 升压12V1A效率对比

FP5207X DC12V 升压20V1A,2A,3A 效率95-96%

FP5207是异步升压控制IC，透过EXT Pin控制外部NMOS，输入低启动电压2.8V与宽工作电压5V~24V，单节锂电池3V~4.2V应用，将Vout接到HVDD Pin；精准的反馈电压1.2V，内置软启动，工作频率由外部电阻调整；过电流保护，检测电感峰值电流,检测电阻Rcs接在CS与GND之间。

输入12V转20V1A,2A,3A,效率96%，12V输入预计输出可做300W，输入输出电压建议5倍以内取值，即输出建议60V以内。

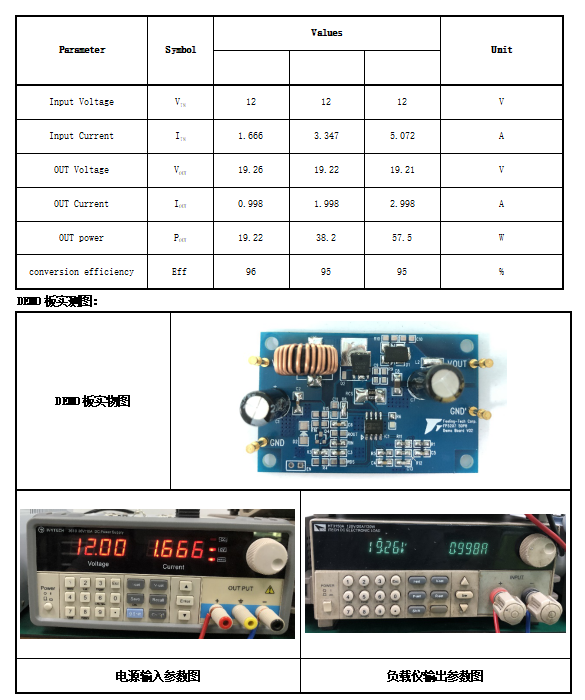

DC12V升压20V1-3A 效率对比

DC3.7V-24V 3W-300W升压方案，升降压方案选型

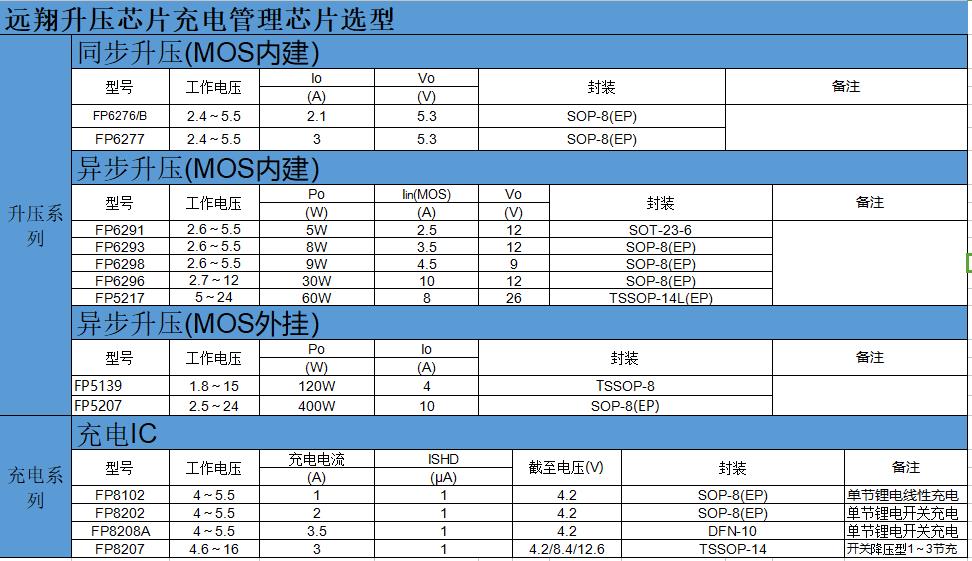

远翔升压芯片充电管理芯片选型表
