IM2605 TYPEC拓展坞电源管理芯片

IM2605集成了一个同步4开关Buck-Boost变换器，在输入电压小于或大于输出电压时保持输出电压调节。当输入电压足够大于输出电压时，它作为Buck变换器工作，并随着输入电压接近输出逐渐过渡到Buck-Boost模式。它还具有内部固定软启动功能，并提供保护功能包括输入UVLO、OCP、过载保护（OLP）、OVP和热关机。此外，它还具有可选择的FCCM或DCM操作，用于轻负载。IM2605还控制两个低N-MOSFET作为负载开关，有助于降低BOM成本。采用微处理器，可实现电源交换时的输入体电容放电。

IM2605特征

⚫集成4开关，实现高效同步

Buck-Boost变换器

⚫输入电压工作范围从4V到23V

⚫开关频率可调：300kHz~450kHz

⚫内部固定软启动时间

⚫带旁路的内部高压偏置调节器转换

⚫带脉冲跳跃的可选FCCM或DCM

⚫逐周期电流限值

⚫最高8A峰值电流限制

⚫平均电感电流高达4A

⚫输出过电压保护

⚫热关断

⚫ QFN-28封装，4mm×4mm

IM2605应用

TYPEC拓展坞/扩展底座、USB电源传输、计算机

外围设备

IM2605典型应用电路

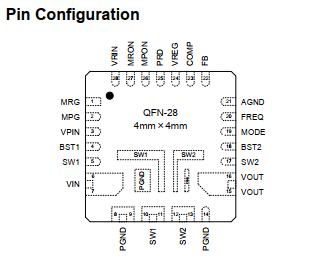

IM2605引脚配置
