国芯思辰｜中微爱芯低功耗RS-485/RS-422收发器AIP

智能开关是指利用控制板和电源板的组合以实现电路智能开关控制的单元，可实现本地及远程控制，由于这种控制方式简单且易于实现，因此被许多家庭广泛采用。

而485总线由于其布线简单、稳定可靠，从而广泛地应用于智能家居、工业控制、视频监控、楼宇报警等各个领域中。国芯思辰近期接触的智能墙壁开关项目就是采用中微爱芯的RS-485/RS-422收发器AIP485，实现家庭智能控制。

该款智能墙壁开关，通过RS-485通信接口接入家庭控制网络，通过485协议和家庭中的设备进行通信和交互，智能墙壁开关面板上可以设置控制场景，实现对家庭中诸如灯光、空调、以及其它智能设备的控制。

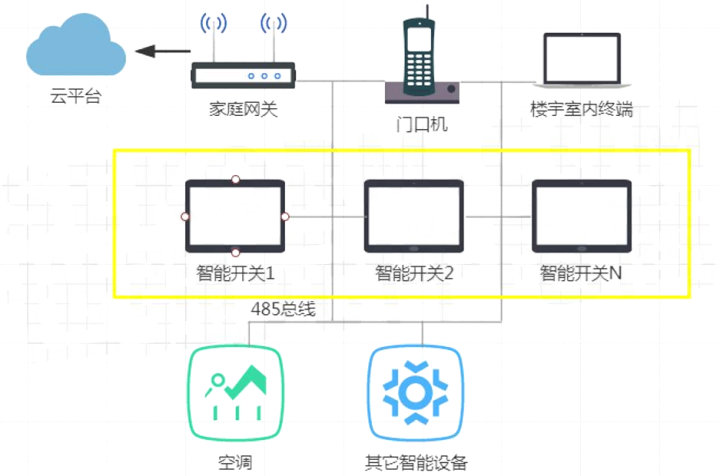

家庭智能控制网络拓扑图如下：

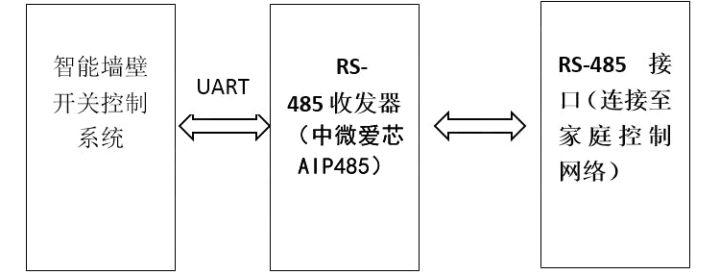

室内终端框图如下：

中微爱芯AiP485是用于RS-485/RS-422通信的低功耗半双工收发器，每个器件中都具有一个驱动器和一个收发器。AiP485的驱动器摆率不受限制，可以实现最高2.5Mbps的传输速率。这些收发器在驱动器禁用的空载或满载状态下，吸收的电源电流在120uA至500uA之间。

驱动器具有短路电流限制，并可以通过热关断电路将驱动器输出为高阻态，防止过度的功率损耗。接收器输入具有失效保护特性，当输入 开路时，可以确保逻辑高电平输出。

AIP485用于智能墙壁开关的优势特征如下：

●AIP485可以与美信（MAXIM）的MAX3485兼容，硬件管脚pin to pin，无需修改电路板，软件也无需修改

●AIP485单电源5V供电，低静态电流（300uA）

●共模输入电压范围为-7V~+12V

●三态输出

●30ns传播输延时，5ns偏移

●总线允许接32个收发器

●驱动器超载保护：限电流和热关断保护

●衬底接GND

●封装形式：DIP8/SOP8

AiP485主要应用领域：

●低功耗RS-485/RS-422收发器

●工业网络控制

●电平变换器

●EMI敏感收发器等

●高节点计数网络

●自动化公用仪表读数系统

●安全网络

●建筑物环境控制系统
