国芯思辰｜爱普特32位MCU APT32F1023E8M6助力微型打印

微型打印机整机主要是指宽度小于84mm的打印机，包括POS打印机、税控打印机、ATM等设备。微型打印机也分为很多种类，其中微型热敏打印机主要由热敏打印头及其外围电路、主控制器（MCU）电路、电源供电、通讯接口电路以及人机交互五大部分组成。

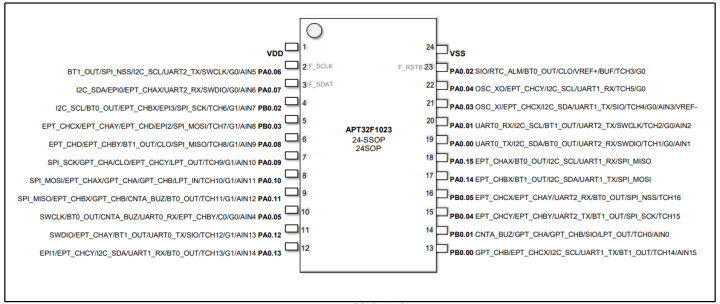

本文提到的微型打印机控制系统以爱普特32位微控制器（MCU）APT32F1023E8M6为核心，芯片引脚图如下所示：

APT32F1023E8M6管脚定义图

APT32F1023E8M6微型打印机

外围硬件设计

随着工业自动化的快速发展，相应的主控芯片成为趋之若鹜的一大市场，高性能的爱普特32位微控制器APT32F1023E8M6能适用于绝大部分应用。

APT32F1023E8M6在微型打印机中的主要功能：

1、APT32F1023E8M6 MCU通过控制步进电机，来实现走纸；

2、APT32F1023E8M6 MCU通过输入的数据是1或0决定发热元件是否发热，从而在热敏纸上产生要打印的点行；

3、APT32F1023E8M6 MCU通过ADC检测热敏电阻值来判断是否过热保护；

4、APT32F1023E8M6 MCU通过检测缺纸光耦输出来判断是否有纸。

爱普特APT32F1023E8M6采用高性能的C-Sky 32位CPU内核，最高工作频率为48MHz，高速嵌入式内存（Flash最高可达64K字节，SRAM可达4K字节），并广泛集成增强型外设和I/O口。提供标准的通信接口（I2C、SPI、UART），一个12位1MSPS转换速度的ADC，2个通用16位定时器。

APT32F1023E8M6微控制器工作在-40℃至85℃温度范围，1.8V至5.5V电源电压。这些特点使得APT32F1023E8M6 32位微控制器可广泛适用于不同的应用中，如监测设备、A/V接收机和数字电视、PC外设、打印机、可编程控制器等。
