国芯思辰｜中科阿尔法霍尔速度传感器AH711(替代

曲轴位置传感器的作用就是确定曲轴的位置，也就是曲轴的转角。它通常要配合凸轮轴位置传感器一起来工作——确定基本点火时刻。

曲轴位置传感器是和汽车发动机ECU相连接的，而对于汽车发动机ECU而言，它有DC5V接口、多路模拟采集口以及多路模拟信号采集接口。所以对下配的曲轴位置传感器有以下要求：

1、供电电压为5V，方便供电。

2、输出信号为模拟信号或者开关信号，便于ECU采集。

3、由于它是汽车发动机点火和启动的重要信号，所以要求很高的稳定性。

4、为了能检测曲轴高速运转时的速度，要求传感器具有快速的响应时间和开关量输出。

5、为避免接触部分磨损，采用非接触式曲轴位置采样。

根据以上要求，这里提到中科阿尔法的内置2个霍尔效应元件的霍尔速度方向传感器AH711，它具有以下特点：

1、供电电压为3.8V~30V，方便供电。

2、AH711内部包括两个相距1.63毫米的霍尔传感元件，包括霍尔电压发生器、电压调节器、温度补偿电路、小信号放大器、动态偏移消除系统霍尔传感器、施密特触发器和开漏输出，较其它单霍尔单元器件而言具有更高的性能。

3、芯片内部集成的是霍尔单元，响应外部磁场变化速度只有几个微秒，输出频率速度高，完全满足曲轮轴速度采样。

4、工作温度在-40~+150℃，温度范围广。

5、TO-94和SOP8两种封装形式，且符合RoHS标准。

6、ESD性能可达±5KV，灵敏度：BOP=75Gauss，BRP=-75Gauss。

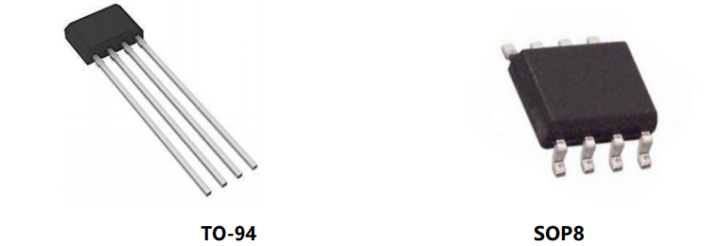

AH711封装

AH711功能图
