在立创EDA中建立器件的3D模型

江苏觅丹智能电器有限公司 刘镇阳，嘉立创EDA技术支持 吴翠芳

产品设计过程中需要用到立创商城没有的器件3D模型，例如WJ15EDGRC-3.81-4P在立创商城找不到，但可以找到WJ15EDGRC-3.81-2P，问题是能否基于WJ15EDGRC-3.81-2P创建WJ15EDGRC-3.81-4P，答案是肯定的。我将自己的实现过程记录下来，供有幸相遇者参考。

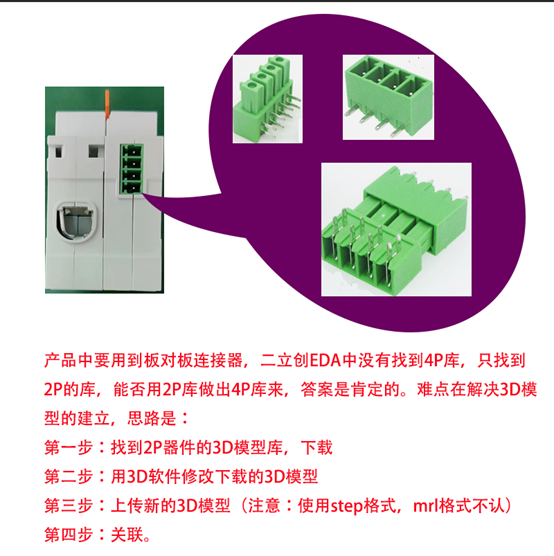

板对板连接器

第一步：在立创商城找到相近的，这里使用WJ15EDGRC-3.81-2P

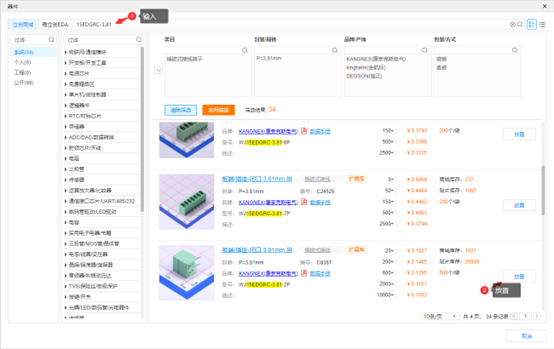

立创商城

在立创EDA（专业版）下载WJ15EDGRC-3.81-2P的3D模型

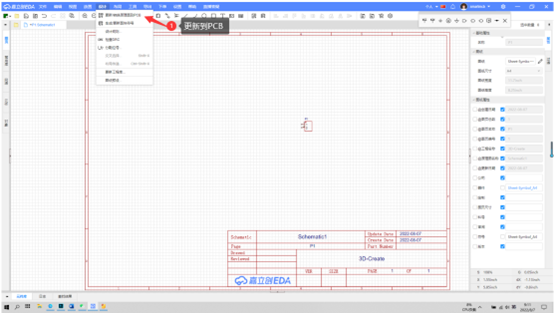

1、将WJ15EDGRC-3.81-2P放置后，更新到PCB

EDA逻辑图更新到PCB

2、转换到PCB图

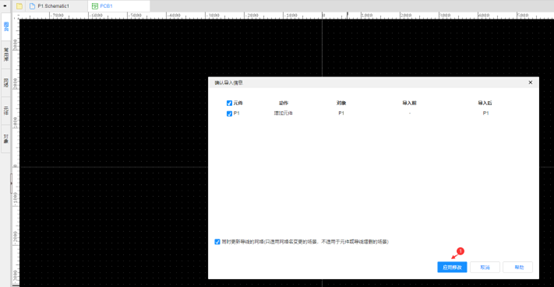

更新过程

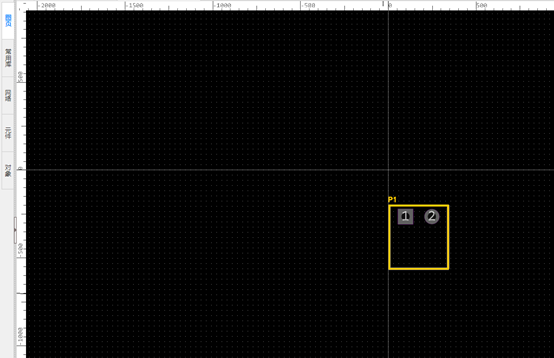

器件已更新到PCB

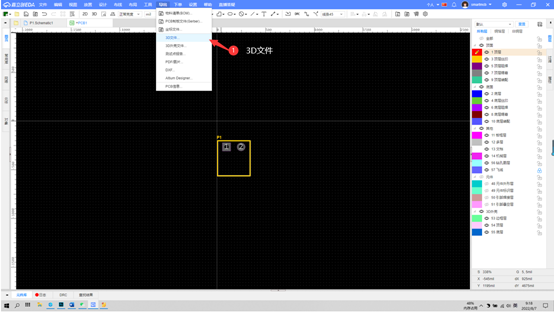

3、下载3D模型

进入导出

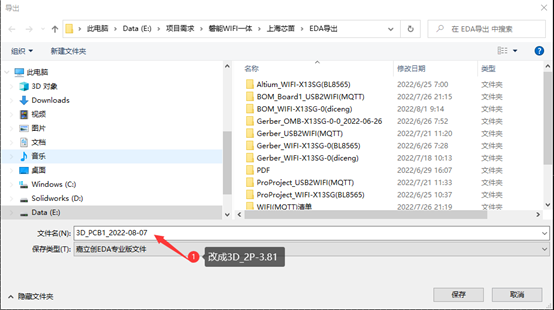

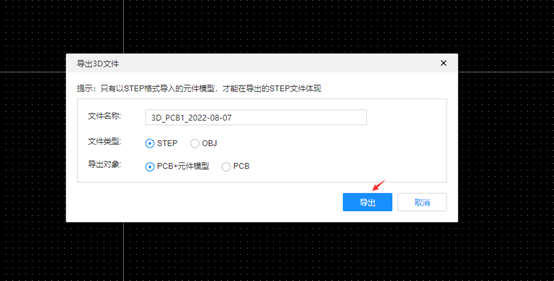

确定导出修改导出文件名

第二步：用SolidWorks修改3D_2P-3.81模型

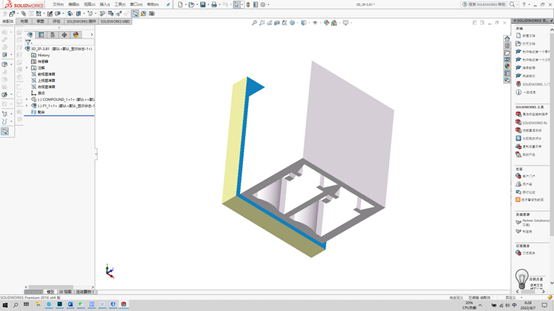

（1）打开3D_2P-3.81.STEP文件

打开EDA导出的文件

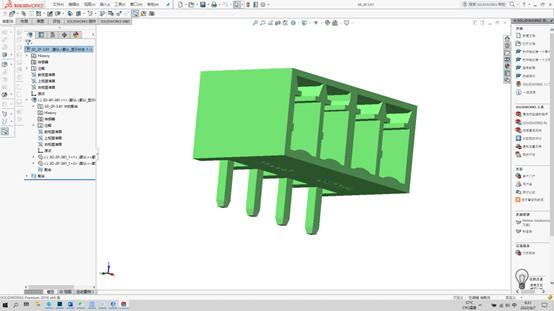

（2）做出3D_4P-3.81的器件

做出器件

注意：3D_2P-3.81的PCB底板删除，文件保存为：3D_4P-3.81.STEP

第三步：立创EDA新增3D模型

（1）新建3D模型，将3D_4P-3.81.STEP导入。

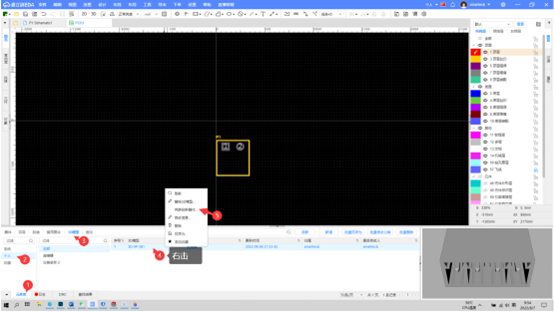

进入导入3D模型

注意：SolidWorks保存的WRL格式立创EDA不认，网上说EDA要用WRL格式文件，估计不是专业版。

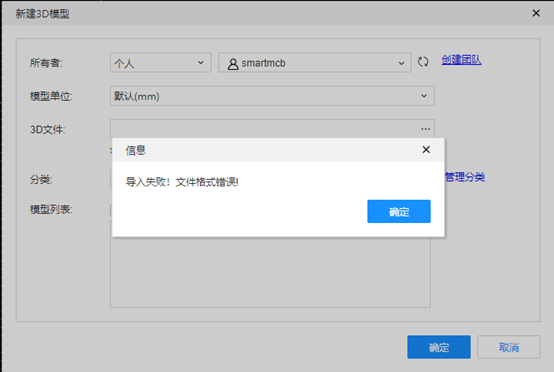

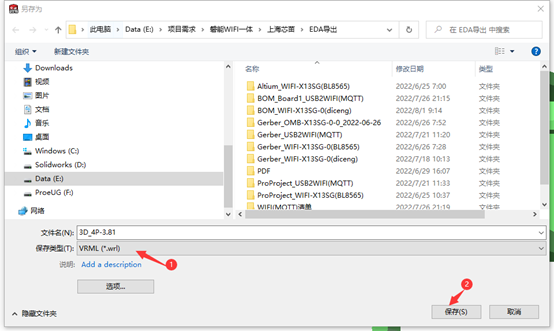

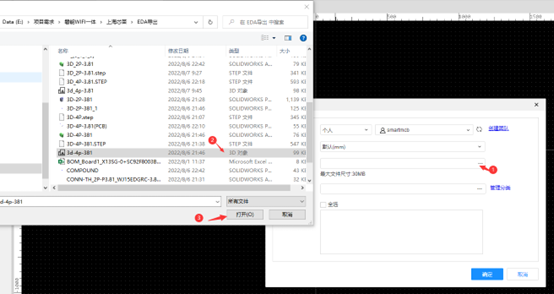

SW保存WRL文件加载WRL文件导入失败

注：上述过程与《【立创EDA】使用solidworks创建立创EDA 3D模型》不一致，我没有深究原因。

SW创建EDA 3D模型

第四步：立创EDA对新增3D模型做关联

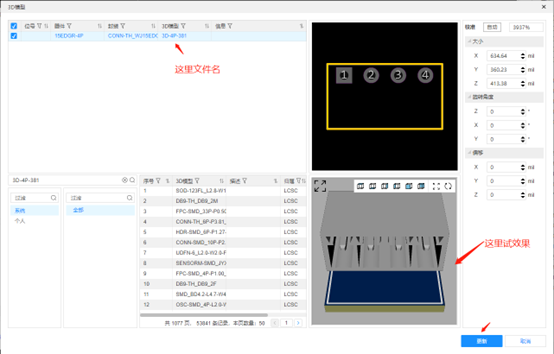

进入关联关联结果

注意：关联过程中遇到问题及解决

问：

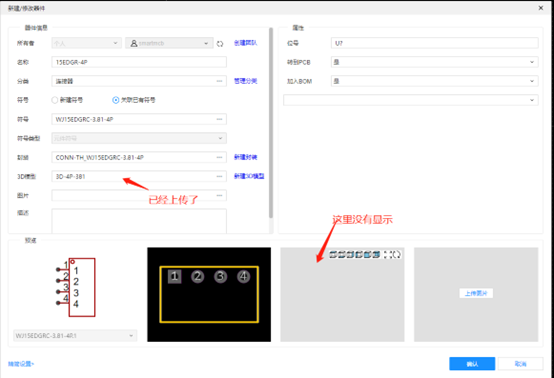

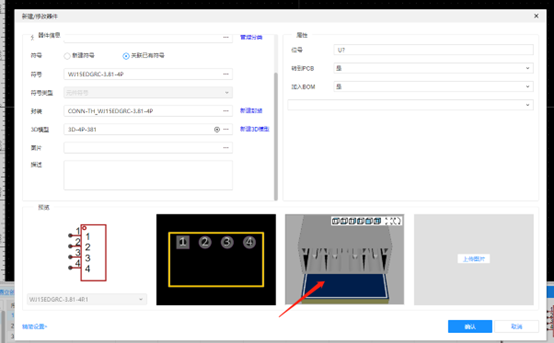

上传无3D效果显示了效果--应该看到器件与板子没有完美配合

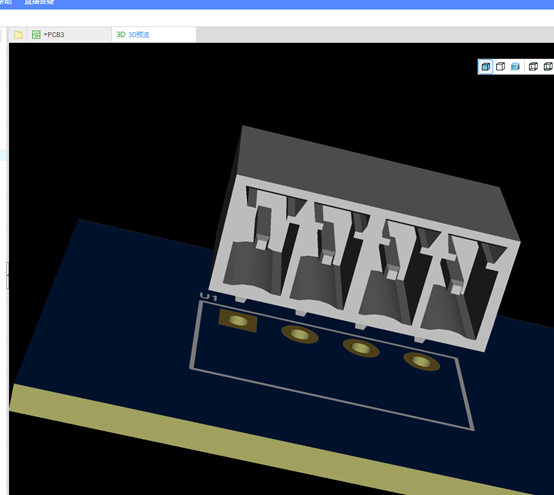

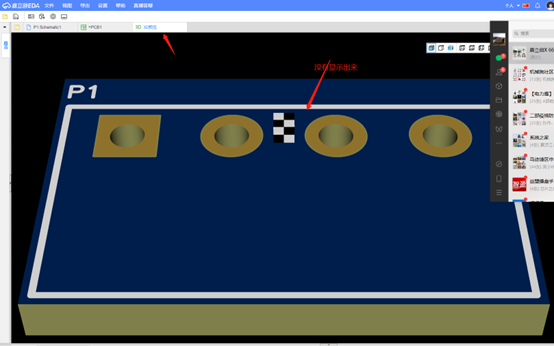

3D预览没有器件

答：位置没调整好。

位置没有调整好

问：怎么调位置？

答：

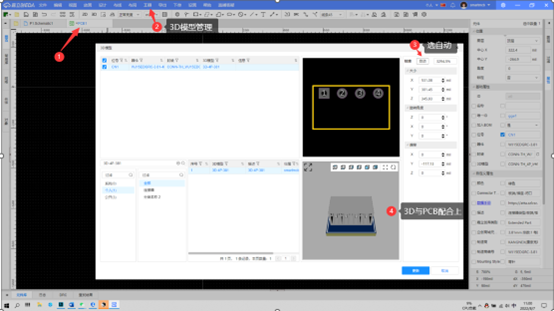

调整位

结束语

至此，这个工作已经完成，最大的成果是自己能够依托SolidWorks为立创EDA新建器件的3D模型了，这样设计出来的PCB就可以3D展示效果，有利于项目前期与客户交流需求，协助客户完成项目立项，提升自身承接项目的成功率。

感谢嘉立创提供了国产的EDA，感谢嘉立创EDA技术支持小吴的指导。
