国芯思辰｜芯炽模数转换器SC1254(兼容AD9253)助力视

高分辨率的视频信号处理要求具有极高的灵活性并能够兼容大不同的标准。除了能支持所有典型的视频格式以外，还必须将外部组件的数量降至最低以最小化成本。

本文重点提到国产品牌芯炽的四通道ADC(模数转换器)SC1254，该器件凭借高集成密度和高精度特性为多领域的视频信号处理铺平了道路。

SC1254实物图

诸如LCD电视机、监控器和投影仪等需要进行视频信号处理的设备，逐渐对模拟前端提出了更严格的要求。SC1254作为4通道、14位、80MSps/100MSps/110MSps模数转换器(ADC)，内置采样保持电路，专门针对低成本、低功耗、小尺寸和易用性而设计。该芯片转换速率最高可达110MSps，具有杰出的动态性能与低功耗特性。

该ADC采用1.8V单电源供电以及 LVPECL/CMOS/LVDS 兼容型采样速率时钟信号，以便充分发挥其工作性能。

对于大多数应用来说，无需外部基准电源源或驱动器件。为获得合适的 LVDS 串行数据速率，该ADC会自动倍乘采样速率时钟。它提供一个数据时钟输出(DCO)用于在输出端捕获数据，以及一个帧时钟输出(FCO)用于发送新输出字节信号。它还支持各通道单独进入省电状态；禁用所有通道时，典型功耗低于2mW。SC1254采用符合 Rohs 标准的48引脚的QFN封装。

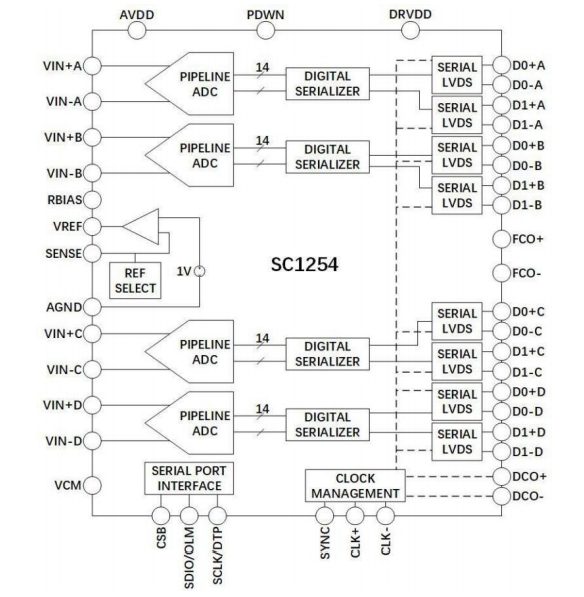

SC1254芯片模块示意图如下：

总的来说，SC1254具有低功耗、高精度、可连续转换等优点，4组单端输入通道、高达14bits的转换精度，可以提高对模拟信号转换成数字信号的精度，提高图像处理能力。

目前市面上视频处理器采用的高速模数转换器大多数是国外某厂牌的，芯炽的四通道模数转换器SC1254可以与ADI的AD9253完全兼容，在性能、性价比方面较国外厂牌有不错的优势，完全适用于视频处理器的应用。
