国芯思辰｜芯北科技H桥电机驱动芯片CN8001(替代贝

智能窗帘是带有一定自我反应、调节、控制功能的电动窗帘，智能窗帘的打开和关闭可以通过直流有刷电机控制，本方案电机需求6V，200到300mA输入。

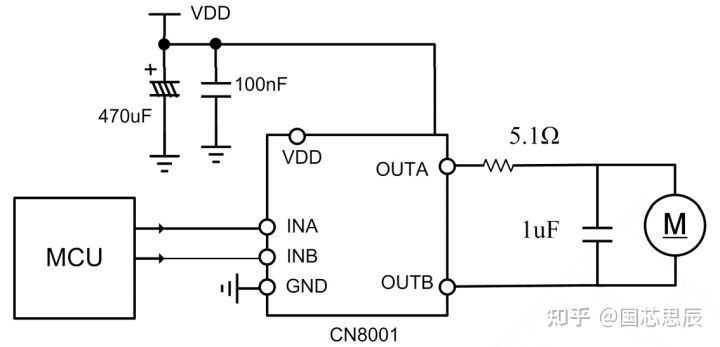

芯北科技的H桥电机驱动芯片CN8001非常适合驱动智能窗帘的直流有刷电机的应用，其典型应用框图如下：

CN8001在2.7V至6V的电动机电源电压下工作，根据逻辑控制，它可以提供高达0.8A的输出电流。CN8001由两个输入引脚控制。两个开/关输入确定输出模式：前进，后退，惯性停车或制动。当两个输入均处于低电平时，可以实 现非常低的待机电路电流。CN8001提供DFN2x2-8、SOT23-6、SOP-8或ESOP-8封装。

在智能窗帘上的直流有刷电机上使用芯北科技的H桥电机驱动芯片CN8001，具有以下优势：

●CN8001可驱动一个直流电动机，一个步进电动机的绕组或其他负载，外围电路简单；

●2.7-6V宽电压供电，0.8A连续驱动输出，满足消费类产品、玩具等低电压或者电池供电的运动控制类产品的应用；

●简单的PWM（INA/INB）接口支持简单的接口控制电路，控制电机的正反转；

●具有过温关断电路、短路保护、欠压锁定保护功能，确保电机驱动电路能正常工作。
