路见平-AR电子后视镜功能说明

电子后视镜系统

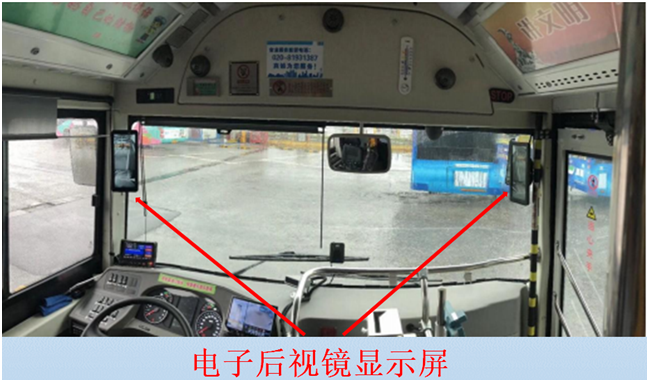

电子后视镜系统是指通过车外多个后视摄像头采集的实时影像数据，经一定处理后显示在相应左右侧显示屏中的车载系统。

路见平-AR电子后视镜系统

基于电子后视镜的实际应用需求，厦门云感科技有限公司研发了具有自主知识产权的路见平-AR电子后视镜系统。

组成构建

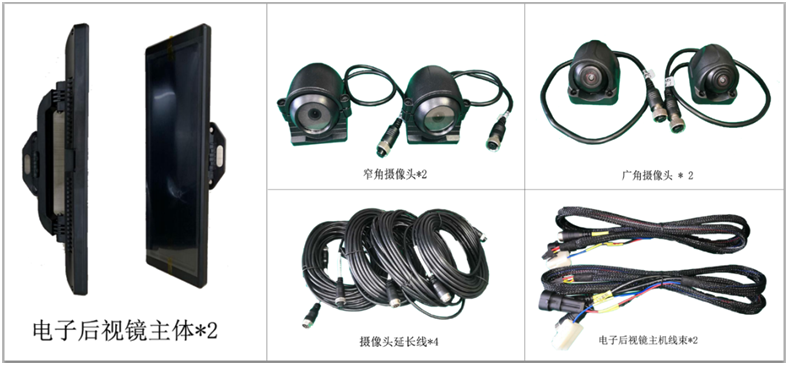

该系统由左侧、右侧系统组成。单侧构件有：后视镜主体×1、主机线速×1、窄角摄像头×1、广角摄像头×1、摄像头延长线×2。

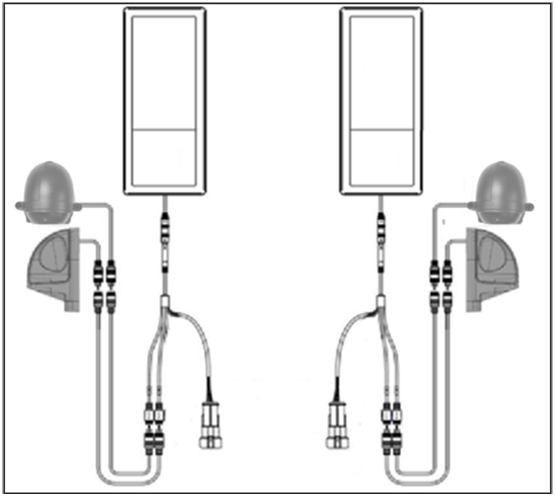

接线示意

功能特性

减少视野盲区

相比传统物理后视镜，路见平-AR电子后视镜大大减少了后视镜盲区，增加了可视区域。

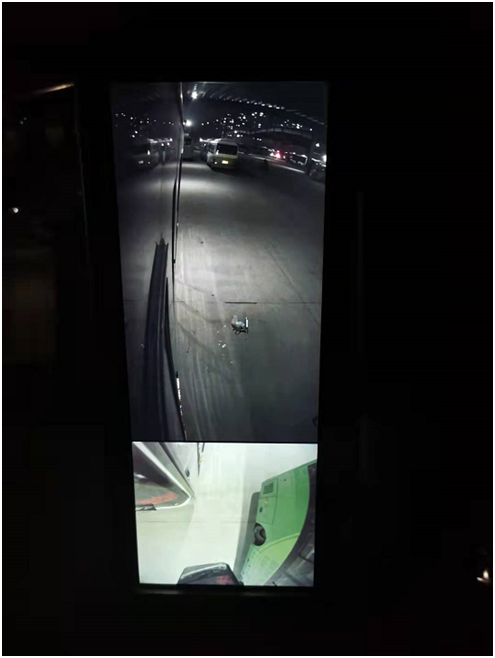

雨雾天气看的见，夜间看得清、防眩目。

在恶劣天气时，司机不能通过物离后视镜清晰的观察到图像，无法准确的判断车外的道路情况。以及夜间后方车辆灯光直射时，司机观察物离后视镜出现的眩目现象。路见平根据高清夜视摄像头提供的实时画面，经过提光、防眩目等算法。使司机在不同环境下，仍能够清晰的看清车外情况。

可扩展多个输入通道

最大支持六路输入。

大屏显示

12.3寸大屏显示。输出分辨率1920*1280。dual-lvds数字信号无损传输。

自由选择显示方式

可选择单画面全屏显示/上下分屏显示/上中下分屏显示/拼接画面全屏显示。亦可对画面的显示按需要做旋转/镜像处理。

全帧率高清行车记录

支持SD卡录像。高清全帧率录像；录像存储器深度定制管理，延长存储器寿命。

自适应亮度调节

可根据外部环境光强度变化，自动调整显示屏亮度。使驾驶员看的更舒适。

融合其他外设功能

可融合ADAS、雷达等外设。

获取车身状态

通过CAN/硬线获取车身状态信息，做相应需求的显示调整。

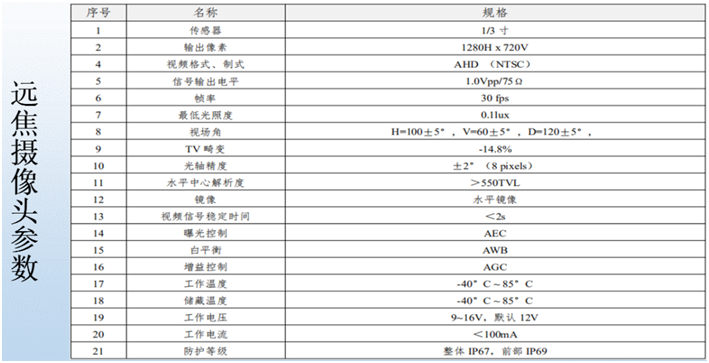

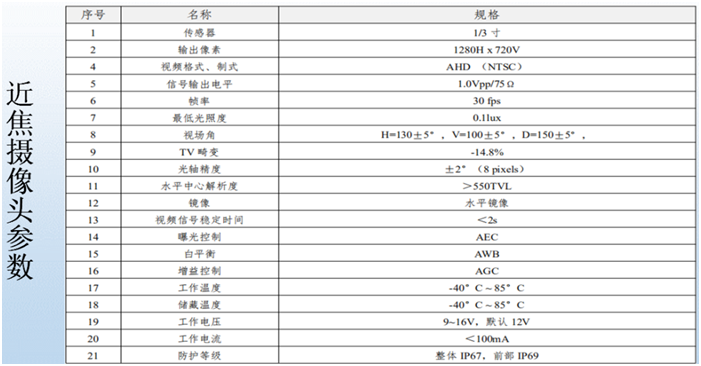

规格参数

针对商用车电气、工作环境以及商用车车载电子标准要求，定制开发设计，产品具备高稳定性、安全性

安装方案及显示效果

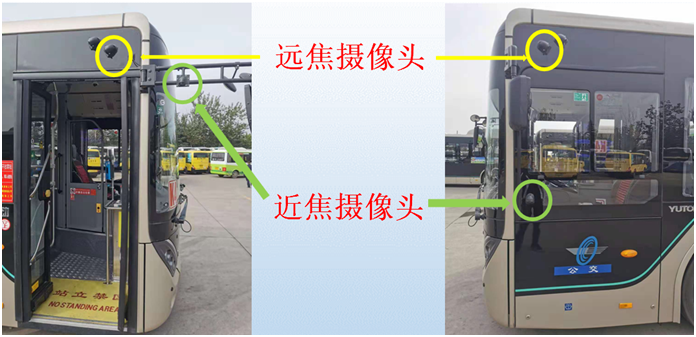

安装方案1

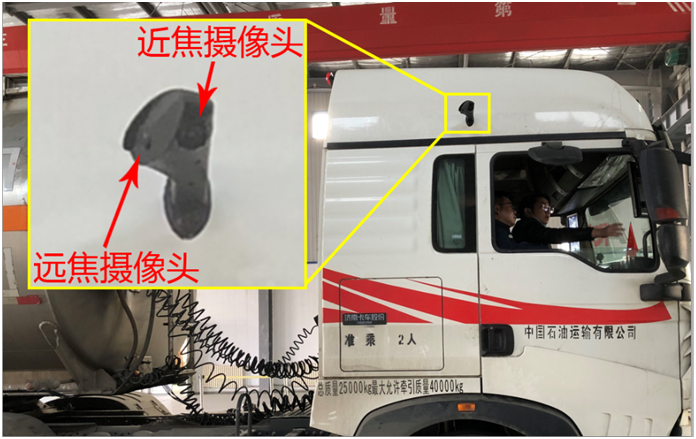

通过单侧各一路的朝下广角摄像头获得侧前区域的实时画面和朝侧后方向的窄角摄像头获得的侧后区域的实时画面，在屏幕上做分屏显示。

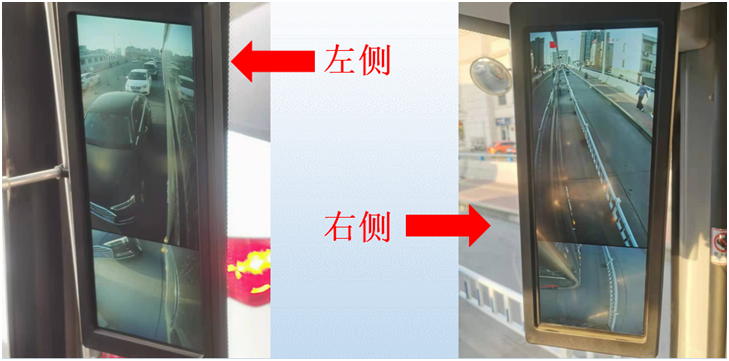

显示效果1

安装方案2

通过单侧各一路的朝下广角摄像头获得侧前区域的实时画面和朝侧后方向的窄角摄像头获得的侧后区域的实时画面，通过标定后，在屏幕上做无缝拼接显示。

显示效果2

注：方案2在安装完成后，需要标定才能完成较好效果的无缝拼接画面。
