YC-CK6869蓝牙立体声模块的接线方式

一.介绍

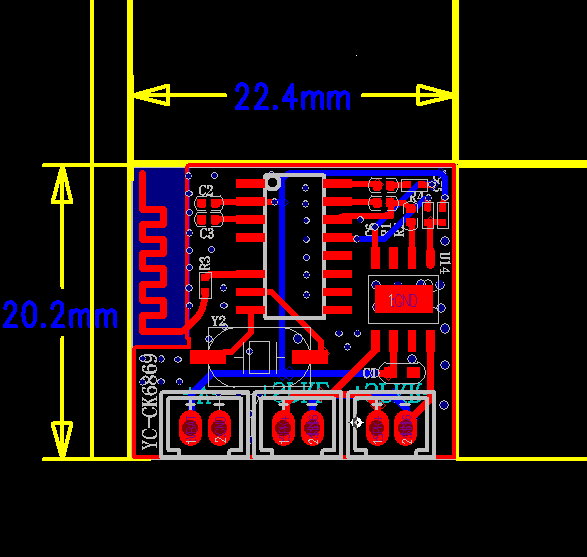

YC-CK6869是一款立体声的蓝牙模块，蓝牙5.1+EDR的版本，功能简单，尺寸22.4x20.2mm(1元硬币大小)。广幻应用于报警器，语音播报，玩具，灯具，床头柜蓝牙音响等领域。在阿里上可以直接购买：

YC-CK6869立体声蓝牙模块

二.默认的出厂设置：

1.红色端口接DC5V供电（可用锂电池供电），不要超过5.2v

2.白色端口接扬声器，2*5W,可以接2个4欧姆或者2欧姆的3~5W的喇叭

3.默认上电开机，开机有提示音。

4.默认提示音是中性的“滴滴声”

5.默认蓝牙设备名为“Bluetooth”

6.蓝牙版本：v5.1+EDR

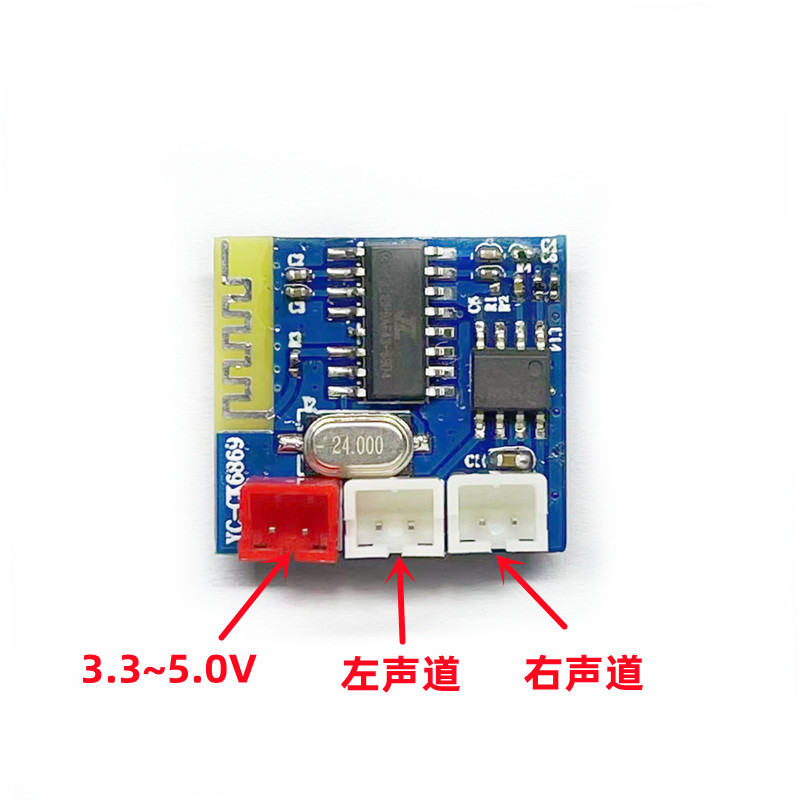

三.接线方式

红色接头：供电

3.3~5.0V直流供电，12V或者24V和更高电压电源的场景，这个就用不了，要选用其他的高电压的版本。

白色接头*2：喇叭

2个白色接口分别接2个3~5W的扬声器（也可以当单声道来用，直接1个扬声器接口另一个空着就行），扬声器的阻抗不要求（2欧姆4欧姆8欧姆都可以）。
