解析DC/DC电源Layout规则

虽然开关电源有高效率、宽动态范围等诸多优点，但同时带来了较为严重的开关干扰。这些干扰如果不采取一定的措施进行抑制、消除和屏蔽，就会严重地影响整机的正常工作。 像MPS等一线厂商都提供了设计工具来帮助客户加快设计进程，这个文章是他们针对PCB layout方面的建议。介绍在DC-DC电源PCB layout的规则，避免大家开发的时候掉入各种坑。

不合理的PCB layout，可能会导致一系列问题，比如：转化效率低，导致元件发热量大；驱动波形不稳定；EMI问题；输出纹波超标；更严重的IC不工作甚至直接烧毁

1、布线基本原则

输入电源与输出电源需要通过GND隔离，且避免平行走线；

功率电路与控制电路需分区域布局，避免重叠；

低频信号线需远离高频信号线；

高di/dt、dv/dt走线尽可能短；

2、线宽原则

线宽由流过的电流大小决定，大电流走线要提供足够的线宽，优化效率减少发热；特别是LX节点，由条件的情况下可以使用铺铜。

控制电路线宽至少20mil，例如Vcc，AGND(SGND)；为了减少栅极驱动信号（DH、DL）阻抗，建议使用25mil线宽；其他信号线宽至少10mil；

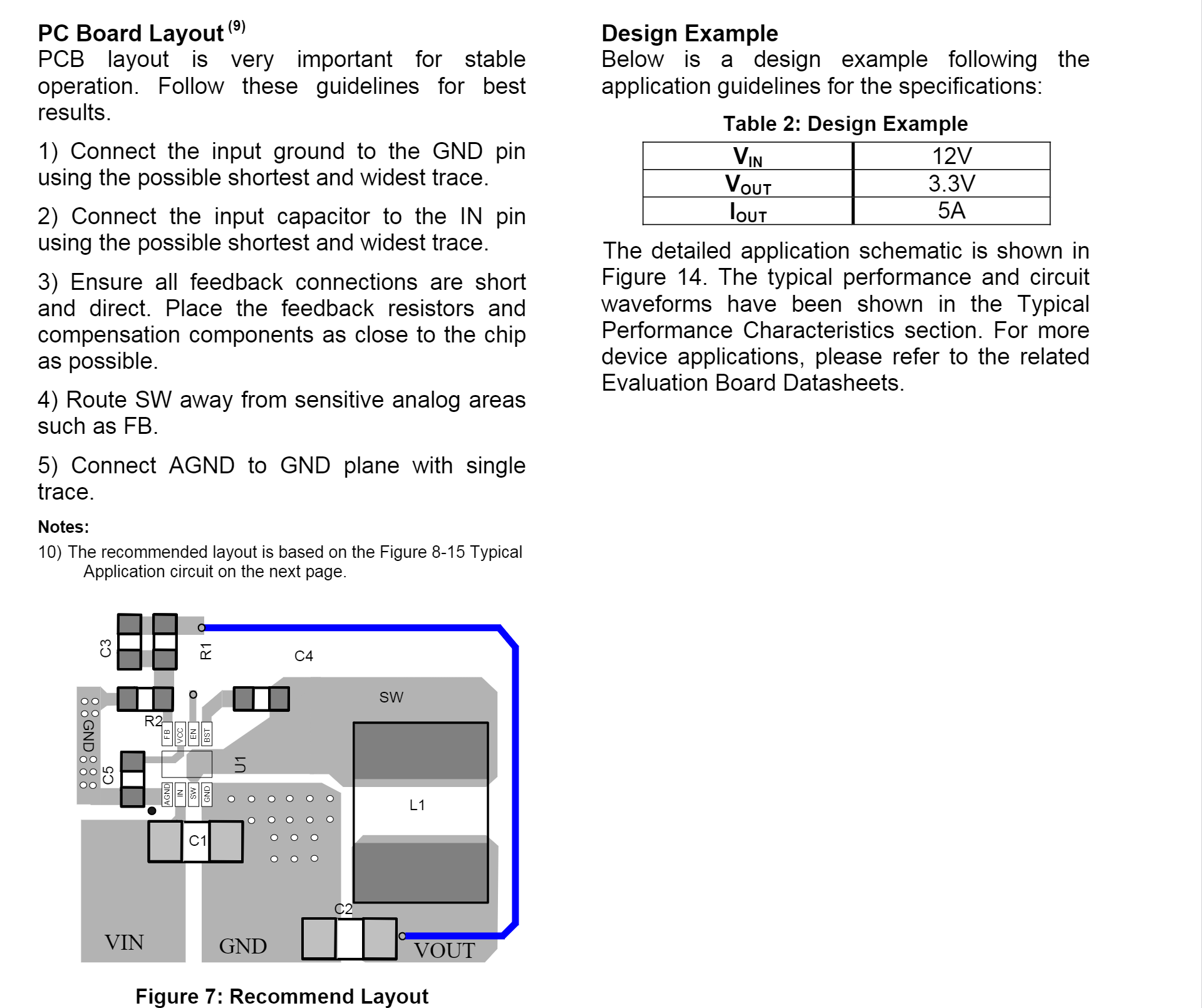

本次设计选取市面常见MP2225，截取数据手册内容：主要要点便是通顺和防干扰

图中蓝色线是输出的反馈，这个线一定要避开干扰区，否则会大大影响DCDC电源的纹波。

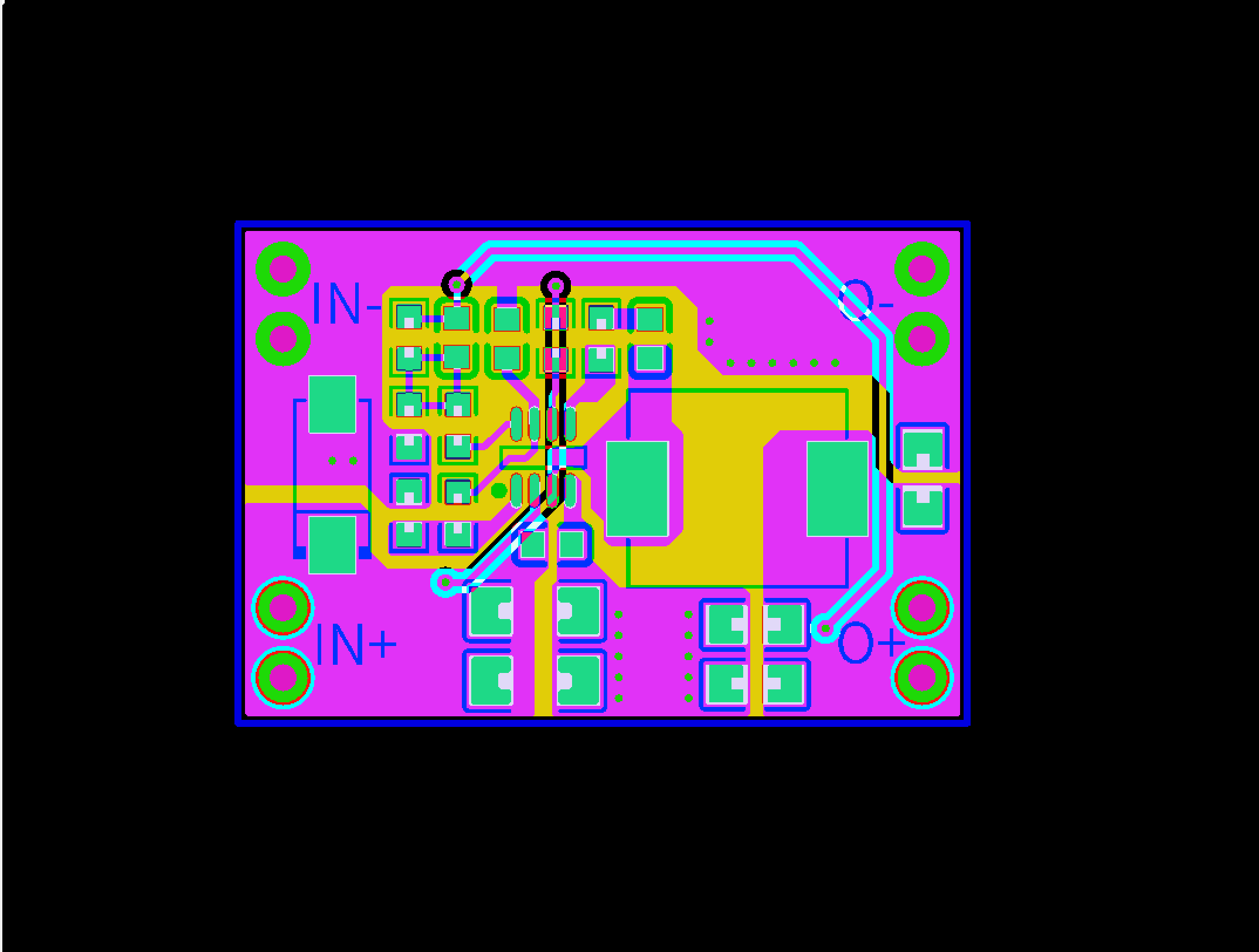

基于此设计的DCDC电源并在华秋DFM解析图如下：

DCDC做到能用不难，但是到真正需要过认证、或者复杂场景时，有很大学问，包括电感电容选值，反向电压保护，电感的磁辐射释放，非同步整流的续流二极管快关时导致的震荡，等等等一堆...
