高密度PCB设计中的技巧

在设计高速高密度PCB时，串扰（crosstalk interference）确实是要特别注意的，因为它对时序（timing）与信号完整性（signal integrity）有很大的影响。以下提供几个注意的地方：

控制走线特性阻抗的连续与匹配。

走线间距的大小，一般常看到的间距为两倍线宽。可以透过仿真来知道走线间距对时序及信号完整性的影响，找出可容忍的最小间距。不同芯片信号的结果可能不同。

选择适当的端接方式。

避免上下相邻两层的走线方向相同，甚至有走线正好上下重叠在一起，因为这种串扰比同层相邻走线的情形还大。

利用盲埋孔（blind/buried via）来增加走线面积，但是PCB板的制作成本会增加。在实际执行时确实很难达到完全平行与等长，不过还是要尽量做到。

除此以外，可以预留差分端接和共模端接，以缓和对时序与信号完整性的影响。

考虑电路板尺寸和电流

大多数从事电子设计的人都知道，就像沿着河道走的河流，流动的电子也可能会遇到咽喉点和瓶颈;这一点被直接应用在车用保险丝(automotive fuse)的设计中。透过控制走线的厚度和形状(U型弯曲、V型弯曲、S形等)，保险丝可以经过校准，在电流超载时熔断于咽喉点。

问题是，设计工程师偶尔会在他们的PCB设计中遭遇类似的电气咽喉点;举例来说：在用两个陡峭45度也可以的地方，使用90度弯角;当弯曲度大于90度时，采用之字形状。充 其量那些导线只会让讯号传播速度变慢;最糟糕的情况是它们会像汽车保险丝一样在电阻点熔断。

避开裂片风险

裂片(sliver)是一种制造上的失误，可透过适当的电路板设计获得最佳管理(如图1);为了理解裂片问题，我们需要复习一下化学蚀刻工艺。化学蚀刻是为了分解不需要的铜，但如果要蚀刻的部分特别长、薄、呈片状，那些形状有时候会在完全被分解之前整块剥离;这种裂片会飘浮在化学溶液中，有可能随机落在另一片电路板上。

图1 在这个案例中，走线之间的窄屏蔽对电路基板来说是安全的。

同样有可能发生的风险是，裂片仍留在原来那片电路板上;如果裂片够窄，酸液池可能会腐蚀掉下方足够多的铜，使裂片部分剥离。于是裂片像旗子一样黏着电路板四处飘，最后还是免不了落到那片板子上导致其他走线短路。

那么该去哪里寻找潜在的裂片?又如何避免裂片产生呢?在进行PCB布线时，最好避免留下非常窄的铜线区域(如图2);这种区域通常是走线与焊垫间隙出现交叉、平面被填满的情况造成(图3)。将铜线的最小宽度设置为大于制造商允许的最小值，你的设计应该就不会有这方面的问题。标准的最小蚀刻宽度是0.006英吋。

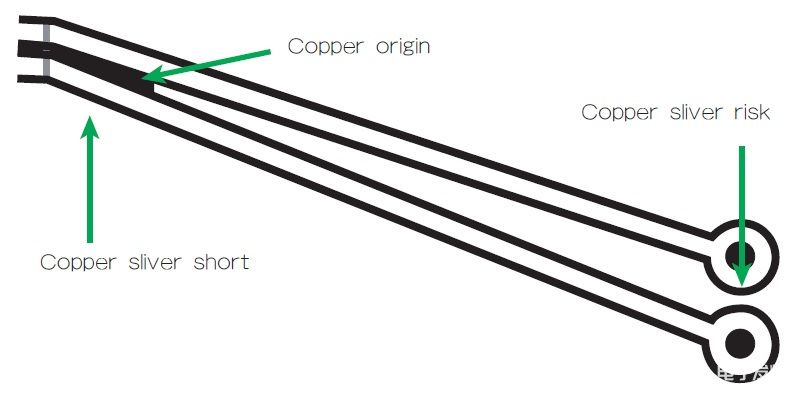

图2 一个非常狭窄的裂片风险区域，例如图中这个原始设计档内的案例，在制造时可能不受控制地剥离，导致短路和良率问题。

图3 在这个案例中，化学蚀刻会改变狭窄裂片填充的形状/尺寸;裂片剥离时会产生意料不到的碎屑或漂浮物。

关注DRC

自动布线器的设置通常是针对设计功能，而设计规则检查器(Design Rule Checker，DRC)一般是用来撷取制造商的设计约束;虽然设置过程同样繁琐，跟自动布线器比起来要好得多。大多数设计团队最终都会建立一整套设计规则，目的是标准化裸板制作成本、最大化良率，并让组装、检查和测试尽可能一致。
