浅谈PCB版图和原理图

2.2.1 原理图的概念及作用

原理图，顾名思义就是表示在电路板上的各元器件之间连接关系原理的图表。在方案开发等正向研究中，原理图的作用是非常重要的，而对原理图的把关也关乎整个项目的质量。由原理图延伸下去会涉及PCB layout，也就是 PCB布线。当然，这种布线是基于原理图做成的，通过对原理图的分析以及电路板其他条件的限制，设计者得以确定元器件的位置以及电路板层数等。它表示的只是虚拟的连接关系，作用是为了引导PCB设计人员按照原理图的连接关系来进行连接。如图2-19所示。

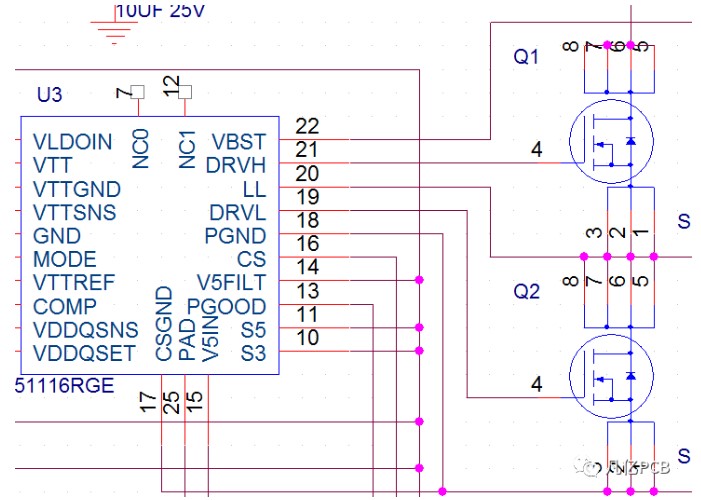

图2-19 原理图释义框图

2.2.2 PCB版图的概念及作用

PCB版图，就是根据原理图画成的实际元器件摆放和连线图，以便供制作实际电路板使用。在制作实际的电路板之前，必须根据原理图绘制出PCB版图，然后用PCB版图进行生产，安装元器件，才可以得到实际的电路板，也就是通常所说的PCB，如图2-20所示，实际的电路板，也就是这个效果。

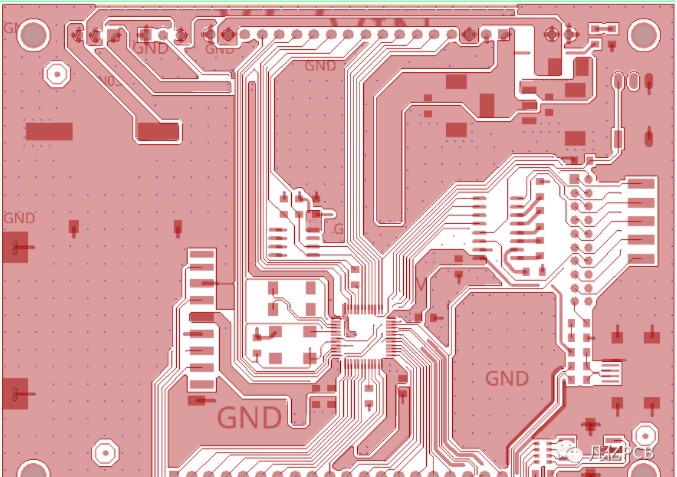

图2-20 PCB版图释义框图
