精简概括传输线的相关基础知识

之前有总结过相关基础知识，还是会有小伙伴问，可能之前讲得太散了。那就精简点，概括为四点：

1.概念

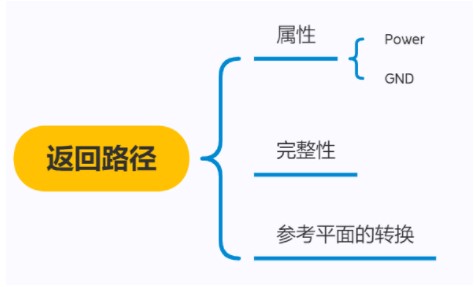

传输线由任意两条有一定长度的导线组成。其中一条标记为信号路径，另一条标记为返回路径。这里重点要关注返回路径。

①返回路径的属性部分，不一定是GND。

②完整性问题，之前有过相关的视频，如果返回路径不完整，会怎么样？

视频中，以返回路径平面完整vs 不完整的情况做了S参数提取，比较回波损耗和插入损耗。希望小伙伴有一个直观的印象。

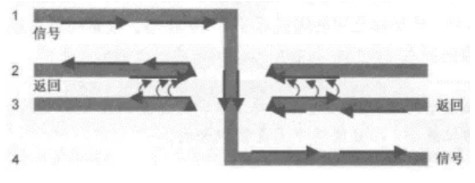

③参考平面的转换，只要认清一点：电流如水，返回路径肯定走低阻抗路径。有转换，记得打缝合孔（Stitching Via）

2.特性阻抗

输入阻抗、特性阻抗、瞬时阻抗……傻傻分不清楚

3.时延

①信号的传输速度与电子速度区别

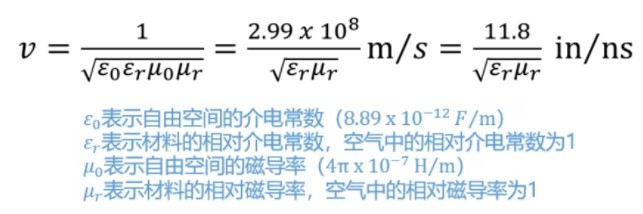

一条18号圆铜导线，直径为1mm，流过的电流为1A电子速度为1cm/s。导体中电子速度很慢，而在传输线上信号的传输速度，由于电子之间的相互作用、导线周围的材料、信号在传输线导体周围空间形成交变电场和磁场的建立速度等因素：

②信号的传输速度与信号速率区别

前段时间，有个小伙伴问我：是不是信号速率越高，时延就越小？

这个要分清的是：信号速率是芯片的自身能力。

如果非要扯上点关系，就是信号速率越高，对PCB 板材的要求越高，相对介电常数较低，信号的传输速度越大，相对应的情况时延会变小。

③还有一点需要提一下，传输线在实际PCB版图的应用中，分为微带线（Microchip）和带状线（Stripline）,一般情况都会考虑带状线。带状线周围材料固定，一来阻抗易于管控，二来就是串扰和EMI 的问题，带状线的传输质量更稳定。

4.一阶模型

传输线的仿真模型，分清楚零阶和一阶。零阶模型描述为一系列相互有一定间距的电容器的集合。它仅仅是物理模型，并不是等效电气模型。一阶模型需要把信号和返回路径导线的每一小节描述成回路电感，就能进一步近似物理传输线。

如何才能准确表述传输线的一阶模型：
