微控制器EMC的PCB设计——PCB边缘的防护环

PCB边缘的防护环

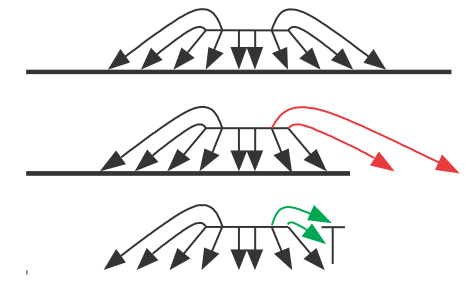

多层板的主要优势是具有一个能够为每个信号或电源提供地面返回路径。如图 5-3 中的信号返回的PCB 的场线，只有一个具有"无限" 地面的系统是可用的，靠近 PCB 的边缘的痕迹都没有这种"无限"地面，因此可能比其他信号辐射的更多，因此关键的信号(例如时钟线)或电源线(内核电源)不应在 PCB 边缘走线，如果这是不可以避免的， 在 PCB 的边缘应附带着防护圈。

地平面上信号的的场线

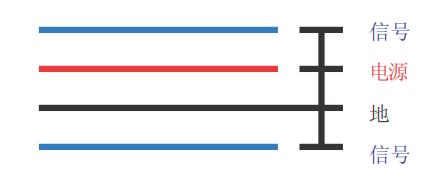

防护圈目的是高频能量会被辐射到 PCB 边缘，它被发射返回到板上的部分将被吸收，因此，在边界上的所有层(包括电源层)的地线应如图 5-4 所示那样应用。由于这些走线应该具有和地面同样的(高频)的电势，他们必须至少每 10mm 一格连接到地面上。
