TP8312 满足0.9V低电压工作的一节两节干电池升压

干电池是一种利用糊状电解质产生直流电的化学电池（湿电池是一种利用液体电解质的化学电池），属于一次电池，在日常生活中应用广泛，便于携带。随着便携式AV设备及IT设备的普及，干电池已成为一种应用非常广泛的可移动能源。正常一节干电池的电压最高1.6V左右，放电到最低0.9V终止放电；两节干电池串联输出电压是3.2V-1.8V之间。大多数移动设备正常工作都需要一定的恒定电压，一般是3V-5V，以保证系统正常运行。所以在以一节两节干电池为电源的移动设备，需要可以满足0.9V低电压工作的升压芯片给系统供电。

深圳市永阜康科技有限公司针对1-2节干电池及锂电池供电的移动设备应用需求，现在大力推广一颗具备3uA超低静态电流、最低启动电压0.65V低功耗同步升压IC。其应用优势如下：

（1）满足低电压如单节两节干电池的应用，市场上大部分升压芯片最低工作电压2.5V-2.7V；

（2）TP8312在单节锂电可以输出5V/500毫安，而一般电荷泵升压输出是5V/200毫安，其低EMI特性避免对FM收音及无线麦克风的干扰；

（3）TP8312待机电流3微安，适用用要求低功耗及长时间待机的应用；

（4）同步升压架构，外围元器件极少。可以采用10微分小电感，实现PCB面积；

典型应用参数

TP8312应用于单节干电池1.5V、双节干电池3V、单节锂电池3.7V升压典型参数如下：

单节干电池0.9V应用升压到3.3V/100mA。

单节干电池1.5V应用升压到3.3V/190mA。

双节干电池1.8V应用升压到3.3V/230mA。

双节干电池3V应用升压到3.3V/550mA。

单节锂电池2.8V应用升压到5V/380mA。

单节锂电池3.6V应用升压到5V/600mA。

单节干电池/双节干电池/单节锂电池应用，升压输出电压/电流以及对应FB管脚设置电阻值：

一、产品简介

TP8312 是一款高效率，固定频率的同步升压型 直流-直流转换器。低压技术允许稳压器在没有 高浪涌电流或低压输入的输出电压过冲的情况下启动。0.65V 到 4.2V 的输入电压范围使 TP8312适合于单节电池，两节电池或三节碱性电池，NiCd，NiMH，单节锂离子或锂聚合物电池。电流模式工作使其具备良好的电源和负载变化的响应，并具有开关电感峰值限流的功能。 内部环路补偿和保护电路减少了外围元器件。 抗振铃电路减少了由非连续模式工作带来的 EMI。输出电压由一个小的外部电阻分压器设置。

二、特点

• 输入电压工作范围：0.65V—Vout
• 可调输出电压范围：1.8V—5.5V，精度±3%
• 高效率：高至 96%

1.0A 典型峰值输入电流限制：

• -IOUT》200mA@3.3VVOUT，1.2VVIN
• -IOUT》400mA@3.3VVOUT，2.4VVIN
• -IOUT》500mA@5.0VVOUT，3.3VVIN
• 输出静态电流：典型值3uA 停机电流：<1ua
• 低输入启动电压：0.85V，1mA负载 低输入工作电压：0.65V
• 反馈电压：1.23V
• 自动 PFM /PWM 切换工作模式： -PWM 工作频率：400KHz -PFM 输出纹波：典型值 150mV
• 浪涌电流限制和内部软启动
• 抗振控制
• 内部补偿
• 过温保护
• 内置同步整流
• 封装形式：：SOT23-6

三、应用产品

l一，二，三节碱性电池和 NiMH/NiCd 便携式产品• 太阳能电池应用 • 无线传感器 • TWS 蓝牙耳机 • 智能手机，MP3 播放器，数码相机 • 远程控制器，便携式设备 • +3V 至 5.0V 分布式电源

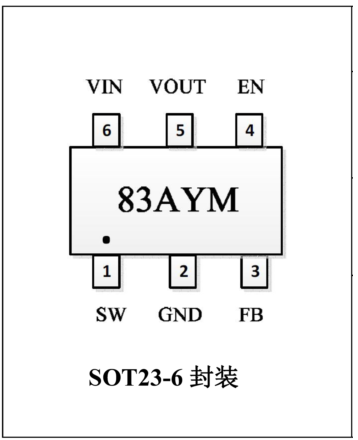

四、TP8312脚位图

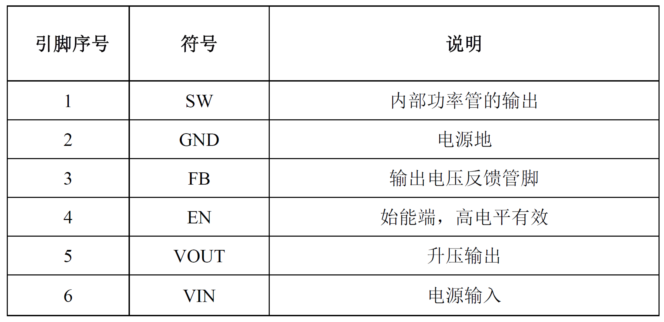

五、TP8312管脚说明

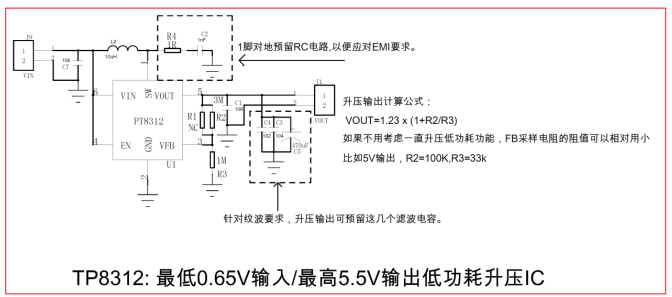

六、TP8312 DEMO板原理图以及应用说明

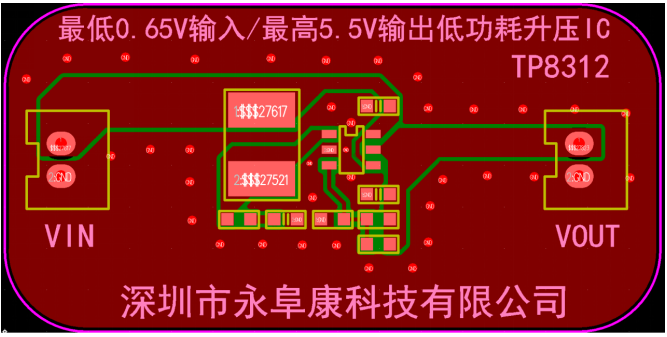

七、TP8312 DEMO板PCB设计图

八、TP8312 DEMO板贴片图

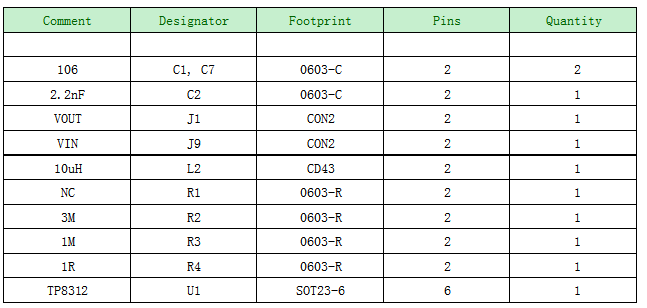

九、TP8312 DEMO板物料清单

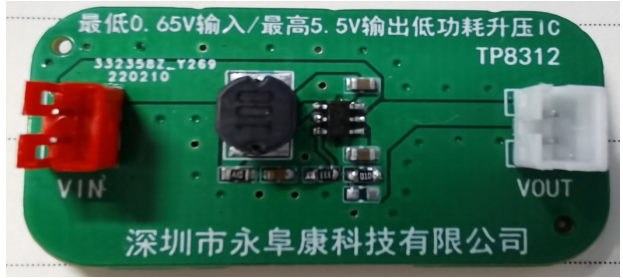

十、TP8312 DEMO板实物图
