高速串行协议系列之SFP+信号解析

SFF8431在前面的高速先生带你看协议之10Gbps标准组织里有介绍过，大家可以再了解下：

高速先生带你看协议之10Gbps标准组织

今天的主角就是SFF8431下面的SFP+信号，它是目前10GBd光模块用得比较多的一种信号协议，最高速率可以支持到11.1GBd。此外它还可以遵守如下一些信号协议。

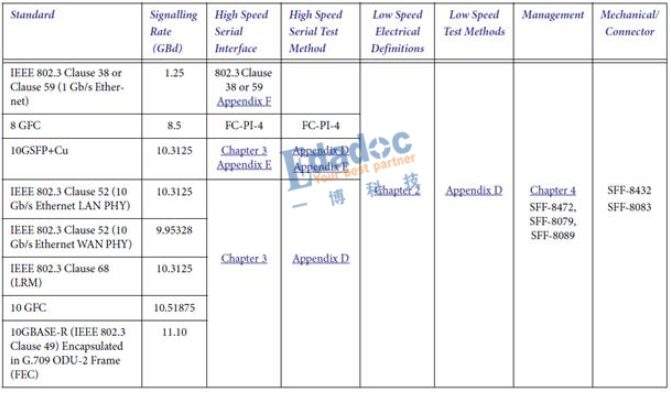

表1 SFP+ Standard Compliance

SFP+主要分Host和Module，也即主控板与光模块。首先阻抗标准还是一样，差分阻抗100±10%ohm，另外协议里面的定义主要如下：

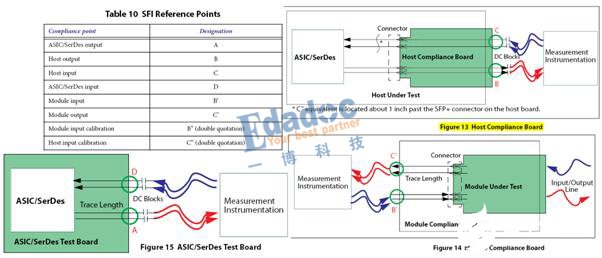

我们要看的主要是B（B‘）和C（C’）的位置即可，也就是Host到光模块连接器的位置。

而关于Host主板上的线长要求，协议也给出了一个大致的参考，如下所示：

需要看清楚条件，上面对线宽和铜厚有说明的情况下，如果用普通的FR4材料，微带线通常可以走8inch，带状线6inch，而用中损耗的板材，微带线通常可以走12inch，带状线8inch（规则只是提供参考，具体问题具体分析）。

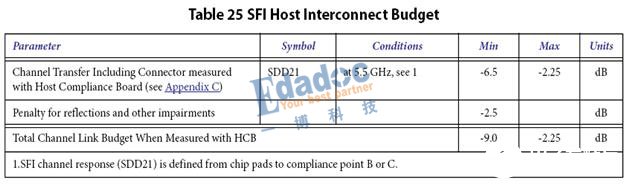

那么到底需要怎么具体分析呢，那就是通过仿真来看通道是否符合损耗要求，损耗的参考标准如下：

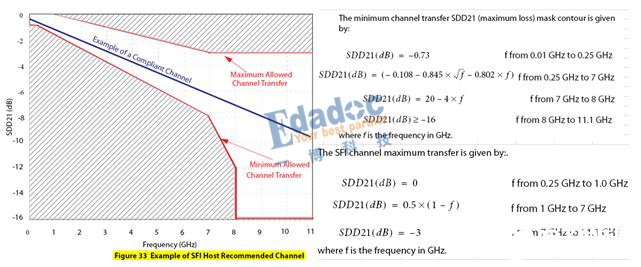

插损曲线：

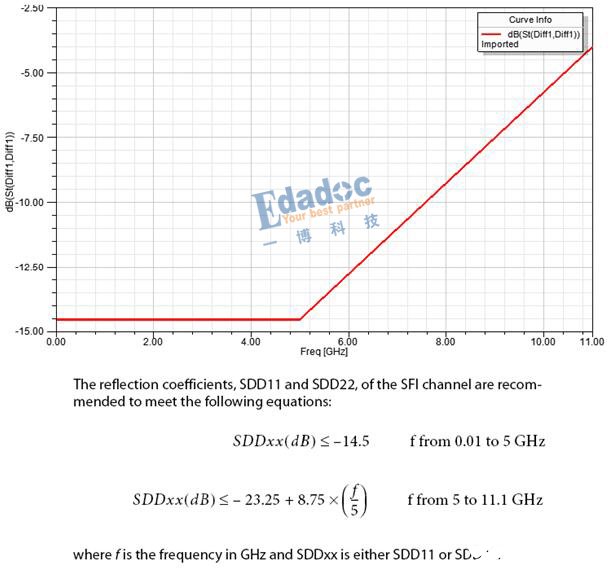

回损曲线：

只要Host通道满足上面的插损及回损要求，那么就没有太大的问题了。
