PCB技术：allegro软件中添加xnet的步骤解析

所谓的Xnet，是指在无源器件的两端，两个不同的网络，但是本质上其实是同一个网络的这种情况。比如一个源端串联电阻或者串容两端的网络。在实际设计情况中，我们需要对这种进行Xnet的设置，方便进行时序等长的设计，一般信号传输要求都是信号的传输总长度达到要求，而不是分段信号等长，这时采用Xnet就可以非常方便的实现这一功能，在allegro软件中添加xnet的具体步骤如下所示：

第一步，执行菜单命令Analyze-Model Assigment，进行模型的指定，如图5-112所示；

图5-112 创建模型示意图

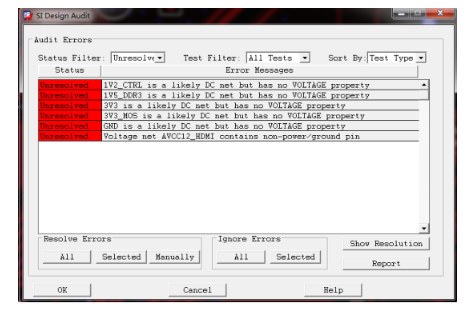

第二步，点击指定模型之后，会弹出如图5-113所示的界面，这些是没有解决的问题，一般都是电压的问题，系统会显示这个是个电源，但是并没有赋予电压值，所以会显示错误。一般我们添加Xnet可以忽略掉这些，不用管这些错误，直接点击OK按钮即可；

图5-113 SI Design Audit示意图

第三步，在PCB界面点击需要设置Xnet模型的元器件，右侧对应列表中会同步进行选中，也可以将同一类型的全部选中，如图5-114所示；

图5-114 给元器件创建模型示意图

第四步，选中需要创建模型的元器件之后，点击如图352-3所示的列表的下方“Create Model”选项，进行模型的创建，在弹出的界面中，按照默认的即可，选择“Create ESpiceDevice model”即可，如图5-115所示；

图5-115 给元器件创建模型示意图

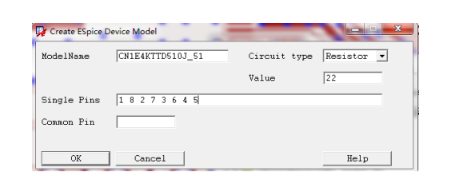

第五步，在弹出的对话框中，如图5-116所示，需要我们自己填写的是：Value值按照实际Value值去填写，仿真的时候会用到这个数据；Single Pins需要我们去对应好电阻的关系，如图5-116输入中的一致，表示的含义是1 8是一个电阻，一个电阻两端的网络是同一个网络，以此类推，这个我们举例添加的排阻有四个Xnet；

图5-116 设置模型参数示意图

第六步，添加完成以后，可以回到PCB界面，点击查询按钮，可以查询该网络，是否添加了Xnet，如图5-117所示。

图5-117 Xnet显示示意图

上述，就是在Allegro软件中添加Xnet的方法解析，一般多用于带有串阻串容的时序等长中。
