PCB设计技术：如何移除创建Groups组的Groups属性

对一些做好的模块进行创建Groups组的操作，方便我们进行模块复用、布局操作。我们创建了Groups组之后呢，这个属性会一直存在，我们是否可以将这个属性给去除掉，方便后期的布线操作与规划。因为添加了这个Groups组的属性以后，从这个模块走出的线会出现下面的小方块的现象，如图6-22所示，虽然不影响整体的性能，但是影响美观，所以呢，这里我们会讲解一下如何将已经创建好的Groups组进行打散的操作，具体操作如下：

图6-22 走线小方块示意图

第一步，需要将allegro软件的所有命令状态都结束，在左小角可以看到整个PCB工作状态，显示是Idle状态即可；

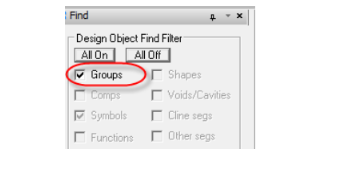

第二步，需要在Find面板中，所有的对象都不要选择，只需要选择Groups组即可，如图6-23所示；

图6-23 Find面板设置示意图

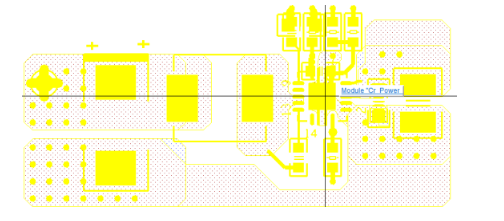

第三步，在PCB工作环境中，将鼠标放置到Groups组上，整个的一个模块就会呈现被选中的状态，如图6-24所示；

图6-24 PCB工作界面选中Groups组示意图

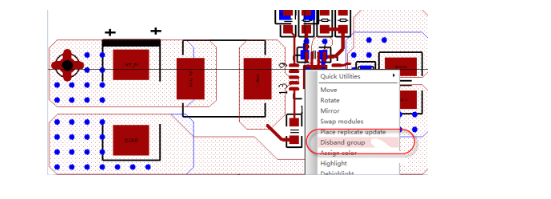

第四步，选中整个Groups组之后，点击鼠标右键，在下拉菜单中选择Disband group，这样这个Groups组就被打散了，去除了Groups组属性，如图6-25所示。

图6-25 打散Groups组操作示意图
