Altium Designer原理图设计导入PCB的两种方法

PCB原理图导入的2种方法，小白也能看懂！

Altium Designer的原理图设计导入PCB，存在两种方法：一种是直接导入法，类似于Allegro的第一方导入；另一种是间接法，即网表对比导入法。

一、直接导入法（适用Altium Designer原理图）

导入之前必须创建好相关工程，对于“Free Document”类型的原理图是无法导入的。

（1）在完整工程下，双击打开原理图，在原理图编辑界面中，执行菜单命令“设计-Update PCB Document Demo.PcbDoc”，或者在 PCB 设计交互界面中，执行菜单命令“设计-Import Changes From Demo.PrjPcb”，如图8-17所示。

图8-17 Altium Designer的直接导入

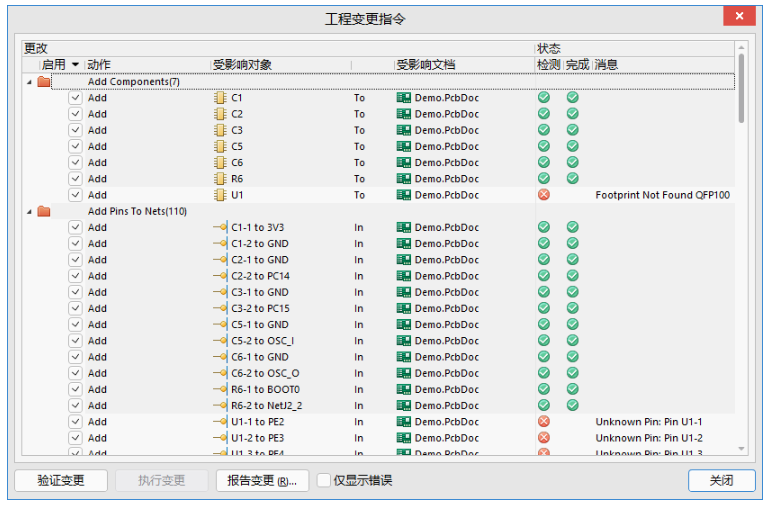

（2）进入如图8-18所示的导入执行窗口，使用“执行变更”按钮可以进行导入操作，通过右边的“状态”可以查看导入状态，对钩表示导入没问题，错叉表示导入存在问题。通过发现导入问题、修正问题、再导入的重复操作，直至“状态”中全部为对钩为止。

图8-18 导入执行窗口

对于导入的常见的一些问题解决办法，作者在PCB联盟网论坛的百问百答板块进行了详细的说明，大家可以以问答的方式学习。

二、网表对比导入法（适用Protel、OrCAD等第三方软件）

（1）在工程目录下单击鼠标右键，执行“添加已有文档到工程”命令，把需要对比导入的网表添加到工程中，如图8-19所示。

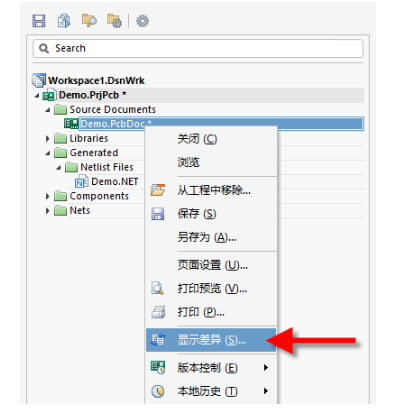

（2）选中加入工程的网表，右键选择执行“显示差异”命令，如图8-19所示，进入如图8-20所示的网表对比窗口，并按照图示序号操作。

① 勾选“高级模式”。

② 选择左边需要导入的网表。

③ 选择右边需要更新进入的PCB，单击“确定”按钮。

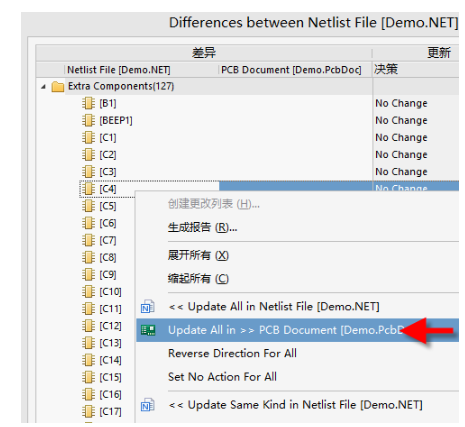

（3）出现对比结果反馈窗口，如图8-21中左图所示，继续右键选择执行“Update All in》》 PCB Document ［Demo.PcbDoc］”命令，即把网表和PCB对比的相关所有结果准备导入进去PCB。

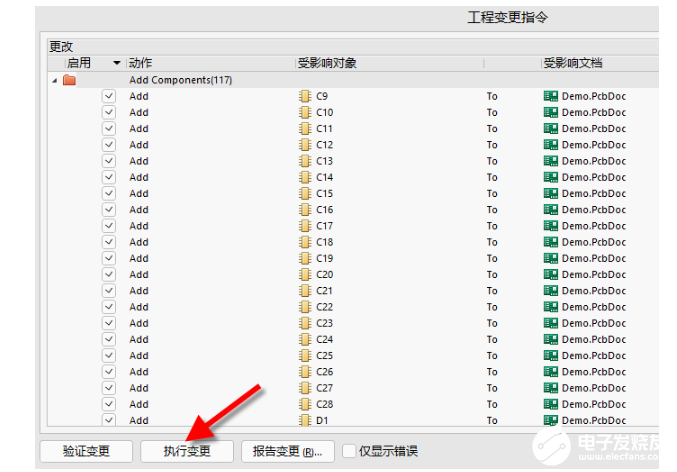

（4）执行左下角的“创建工程变更单”命令，进入和直接导入法一样的导入执行窗口，如图8-21中右图所示，单击“执行变更”按钮更新进入PCB即可。导入效果图如图8-22所示。

图8-19 把需要对比导入的网表添加到工程中并执行对比命令

图8-20 网表对比导入法

图8-21 对比结果反馈窗口及导入执行窗口

图8-22 导入效果图
