allegro进行pcb设计单独移动不需要焊盘的方法

在PCB中应该如何单独移动不需要的焊盘呢？

答：使用allegro进行pcb设计时，一般我们不能将一个封装里的焊盘管脚单独移动，通常是整个封装一齐移动。如若需要将焊盘单独移动，可按以下步骤处理：

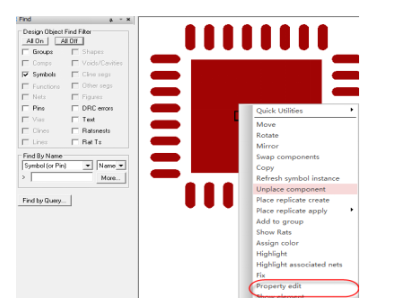

第一步，选中一个器件右击，选择Property edit，如图6-329所示；

图6-329 编辑器件特性图示

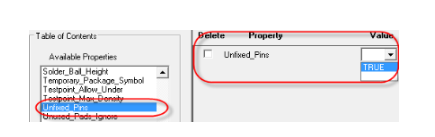

第二步，在弹出的对话框中，点击Unfixed_Pins，按Apply解锁封装管脚，点击OK退出，如图6-330所示；

图6-330 解锁封装管脚图示

第三步，点击Edit-Move选项，在Find面板选择Pins选项，进行管脚移动，如图6-331所示。

图6-331 Find面板选项图示

6.104 对铜皮进行Update to Smooth但还是存在Out of date shapes，应该如何处理呢？

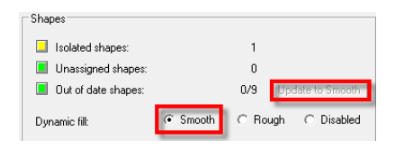

答：在使用动态铜皮的时候，会出现对铜皮进行Update to Smooth完了，还存在Out of date shapes的现象，如图6-332所示：

图6-332铜皮信息图示

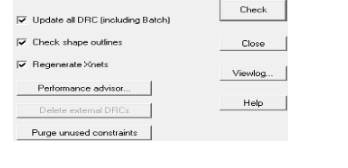

这种情况，可以先进行DB check，即点击Tools-Database Check选项。按图6-333示勾选内容，点击Check进行检查，如图6-333所示；

图6-333 DBDoctor选项卡

接着点击Tools-Update DRC选项进行DRC更新，如图6-334所示；

图6-334 更新DRC图示

最后，在状态栏里选择Smooth，再点击Update to Smooth可消除Out of date shapes，如图6-335所示。

图6-335更新铜皮状态图示
