PCB如何快速批量的进行丝印调整

在pcb设计完成之后，需要对我们的PCB进行丝印调整，板子大器件多的时候丝印也是很多的，那么如何快速批量的进行调整，就是我们迅速提高调整效率的途径了，具体操作步骤如下：

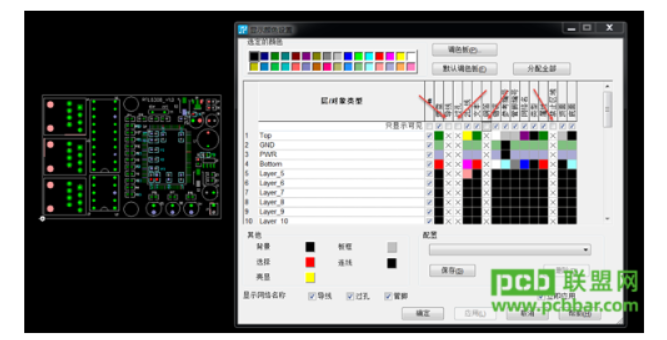

第一步，在PCB设计页面，打开显示颜色设置，可以先把导线、过孔、铜箔、禁止区域这些显示先关掉，更方便丝印的查看，如图1-1所示；

图1-1显示颜色设置对话框

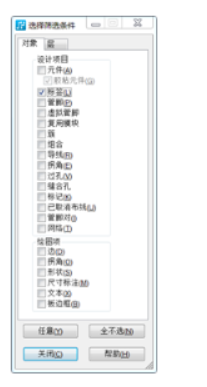

第二步，关闭显示之后，在PCB设计页面，只打开顶层和丝印顶层，无模命令 zt sst即可，打开筛选条件，只勾选“标签”，如图1-2所示；

图1-2选择筛选条件对话框

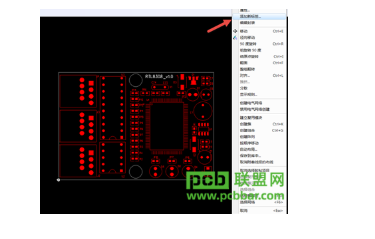

Ø第三步，然后框选中PCB设计区域内所有的参考编号，点击Delete删除。Ø第四步，打开选择筛选条件对话框 ，只勾选元件，框选中顶层所有元器件，单击鼠标右键，选择“添加新标签”，如图1-3所示；

图1-3 右键添加新标签

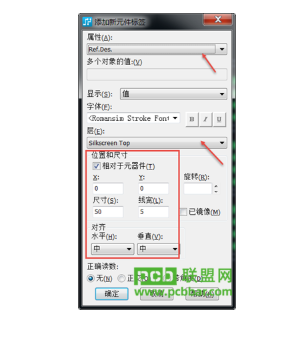

第五步，弹出的“添加新元件标签”对话框中，属性区域选择”Ref.Des.”,层选择“Silkscreen TOP”丝印顶层，位置和尺寸区域 X: 输入0，Y: 输入0，尺寸输入50、线宽输入5，单位为mil，对齐区域：水平选择“中”、垂直选择“中”，如图1-4所示；

图1-4 添加新元件标签

Ø第六步，点击确认之后，PCB界面可以看到，新添加的参考编号，全部居中放置到对应的器件中心，再去进行器件调整，会更加方便。Ø第七步，底层的丝印调整，步骤一样，单独打开底层和丝印底层，删除掉标签后，再新添加，底层新添加的参考编号放到 Silkscreenbottom 丝印底层就可以了 。

Ø

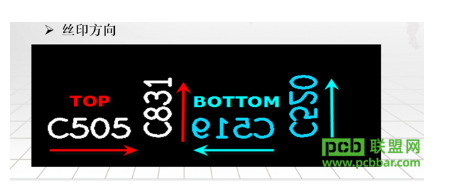

第八步，调整丝印编号有一个统一的丝印方向，可按如下方法进行调整，如图1-5所示；

图1-5 丝印调整方向
