pcb设计如何设置多个网络的规则

时间:2020-10-20 10:32

人气:

作者:admin

标签: Class

导读:执行菜单命令Design→Rules(快捷键DR),进入规则设置栏;新建个线宽规则,在规则设置栏选择“ net class”,选择对应的class...

pcb设计的时候,很多时候需要一些网络的线是基本一样的,如果一个网络对应一个规则,少数几个还好,那10个甚至几十个;这样需要的规则太多,对设计非常不利,下面就来教教大家如何设置多个网络的规则。

我们以VDD3V3,VDDA,GND 为例来讲解方法。

方法一:建立CLASS

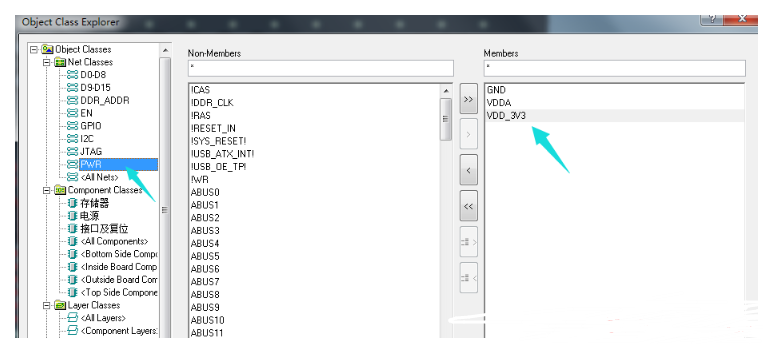

1.执行菜单Design→Classes.。..(快捷键DC),将这3个网络建立一个class。

2.执行菜单命令Design→Rules(快捷键DR),进入规则设置栏;新建个线宽规则,在规则设置栏选择“ net class”,选择对应的class;这样这个class内的所有网络的线宽都受这个规则约束。

方法二:使用 AD 自带的”编程语言”设定规则:

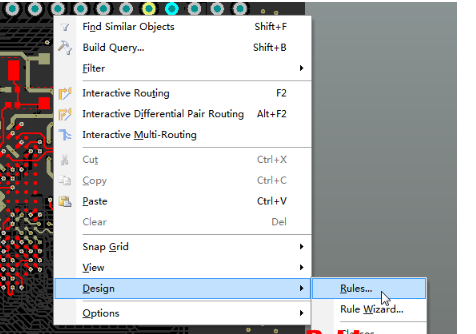

1.选择菜单Design→Rules(快捷键DR),进入规则设置栏;或者pcb界面右键进入规则。

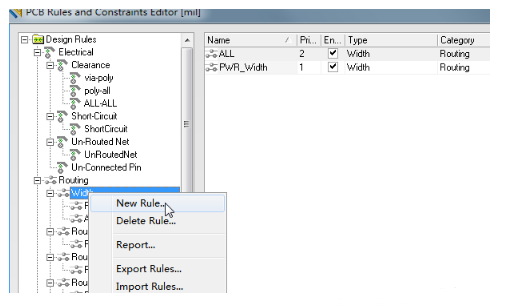

2.Routing ‐》 Width ,新建立线宽规则;

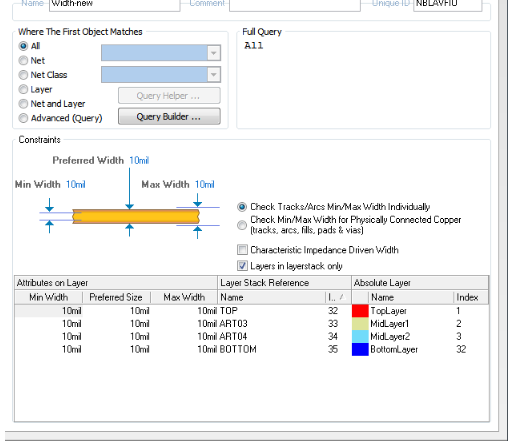

3.进入刚刚新建的规则,界面如下:

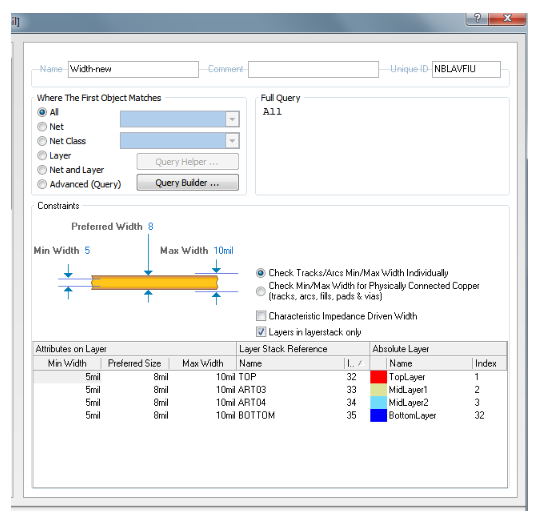

4.对线宽值进行修改,修改后界面如下;
