PCB技术：绘制原理图怎么去进行封装分配

在绘制原理图时，对于单个器件缺少封装的情况，我们怎么去进行封装分配，操作步骤如下：

Ø 第一步，双击需要分配封装的元器件，系统弹出元件特性对话框，用来编辑改元器件的属性；

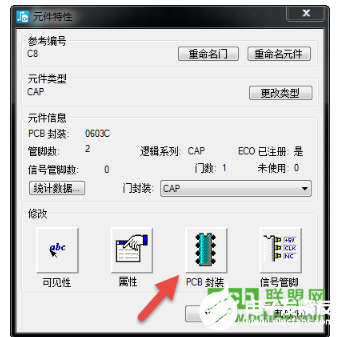

Ø 第二步，在弹出的元件特性对话框中，点击修改区域内的PCB封装，如图1-1所示；

图1-1 元件特性对话框

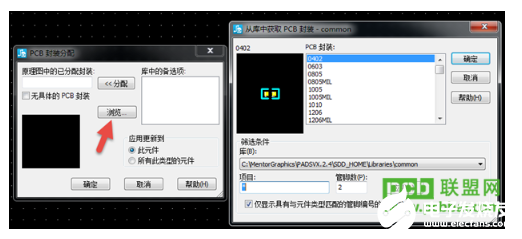

第三步，在弹出的PCB封装分配对话框中单击【浏览】图标，系统会打开【从库中获取PCB封装】对话框，如图1-2所示；

图1-2 从库中获取PCB封装对话框

Ø 第四步，在筛选条件区域内“库“下拉列表当中选择封装对应库，点击应用，然后在PCB封装区域框内会出现这个库中的所有封装，选中需要分配的封装后，点击确定；Ø 第五步，确定后返回到 PCB封装分配 页面，如下图所示，已经给器件分配了0402这个封装，点击确定即完成封装的分配。

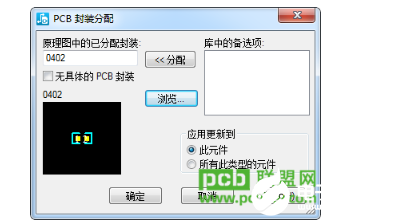

图1-3 已经分配好封装的器件

第六步，对于一些IC类的器件，由于它的封装是固定的，只要在库中有对应封装，我们在创建元件类型的时候，就把该元器件PCB封装分配好，这样后期就不用再去单独匹配PCB封装了，如图1-4所示。

图1-4 元件类型进行封装分配
