PCB设计：Logic中比较常用的命令快捷键

logic的快捷键很多是系统设置好的，快捷键在每个菜单命令的后面都有显示，下面列举一些比较常用的命令快捷键：

Ø F2： 添加电气连线

Ø Ctrl+Space： 添加接地符号

Ø Ctrl+E： 移动

Ø Shirt+Space： 添加电源符号

Ø Ctrl+C： 复制

Ø Ctrl+Alt+E： 全局显示

Ø Ctrl+V： 粘贴

Ø Ctrl+Shift+A： 在原理图上全选

Ø Ctrl+R： 90度旋转

Ø Alt+Space： 添加页间连接符

Ø Ctrl+F： X轴镜像

Ø Ctrl+Alt+F： 打开筛选条件

Ø Ctrl+Shift+F： Y轴镜像

Ø Ctrl+Tab： 切换备选符号

Ø Ctrl+Alt+C： 打开显示颜色

Ø Ctrl+Shift+O： PCB layout链接

有些快捷键是可以在软件中进行更改的，更改的步骤如下：执行菜单命令工具→自定义，如图1-1所示。在弹出的对话选择“键盘和鼠标”选项，在“命令”区域栏下可以对每个相应的命令进行快捷键的设置和更改。

图1-1 自定义对话框

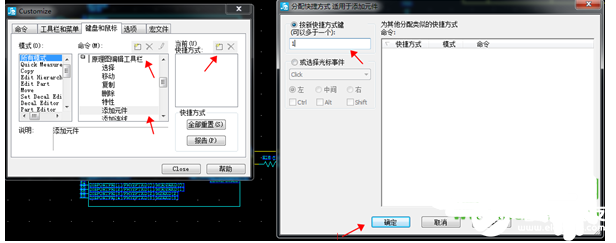

示范：对添加元件这个命令分配一个快捷键，如下步骤：如图1-2所示，在“命令”区域框内选择 原理图编辑工具栏→添加元件，在“当前快捷方式”区域内点击添加，弹出的对话框中，填写还没有分配给其他命令的快捷键，比如数字“1”，点击确定即设置成功。

图1-2 对添加元件命令分配快捷键
