pcb设计改动原理图 未改动（部分）的元器件布局

Altium原理图更新时，未改变元件，但PCB出现改动的解决方法

pcb设计时，改动原理图，修改完成后，导入PCB过程中，发现PCB中未改动（部分）的元器件 布局发生了变化，没改动的元件跑到了“room”中去了；这时，需要把元件重新将其归位，给工作带来了很大的麻烦，若原理图需多次修改，将增加很大的工作量，每次都要重新移回原始的布好的地方 ，拖慢进程。解决方法如下：

方法一：

在原理图进行更新时，对于不需要改动的器件和连接，在更新确认表里面，将其前面的“对号”去掉。（这种方法较为牵强，相当的麻烦又浪费时间）

方法二：整体修改

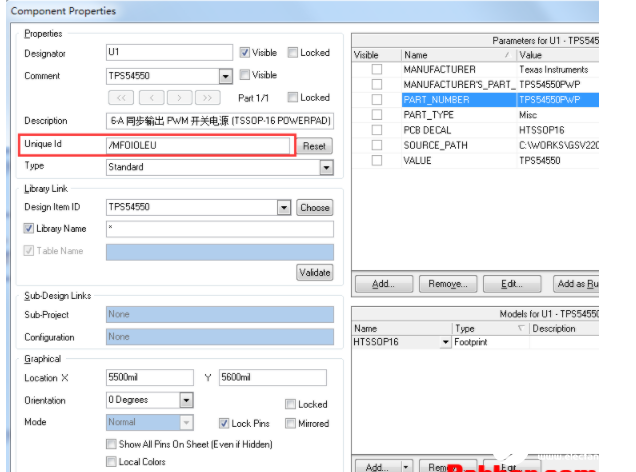

出现此现象的原因是因为器件在原理图和PCB中的“唯一ID“不一致所致。即使标号一致， AD里 还有一个叫做 “唯一ID” 的项 ， 如下图：

这个ID号必需一样了， 更新时才不会影响布局，反之，则元件到处乱跑。

1. 若是个个别的元件ID不同，可以手动修改；在PCB元件属性中， 填入比原理图多一个“\”的ID号即可。

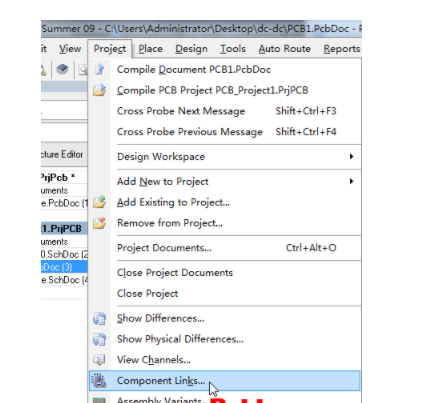

2. 如果是很多元件的ID不一致，可以使用AD的 “器件连结” 功能批量修改（快捷键 C K）;

3. 左边是原理图中ID ，右边是PCB中不对应的ID，选中“》”，再执行更新；

注意选择移动的时候，一定要左右一一对应，否则会把不应该连结的器件连结了。

4. 完成后， 再从原理图更新到PCB的时候， 就不会出现没改到的元件也会到处乱跑了。
