Altium处理过孔中间层削盘的解决办法

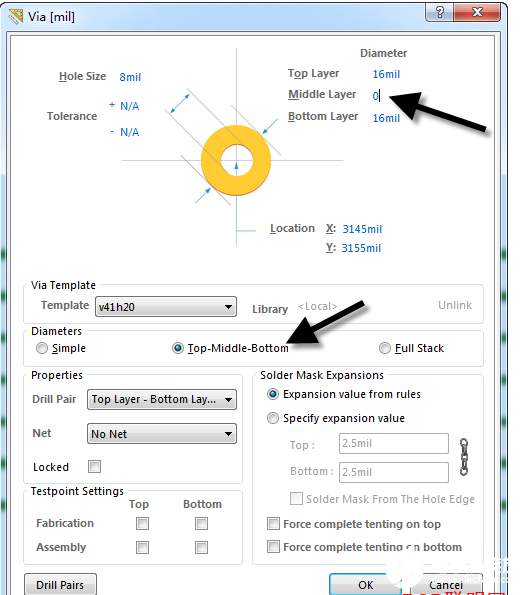

有时候为了增大内层的敷铜面积，特别是BGA区域，尤其在高速串行总线日益广泛的今天，无论是PCIE、SATA，还是GTX、XAUI、SRIO等串行总线，都需要考虑走线的阻抗连续性及损耗控制，而对于阻抗控制主要是通过减少走线及过孔中的Stub效应对内层过孔进行削盘处理。过孔的削盘处理如图1所示，双击过孔，设置其属性，选择“TOP-Middle-Bottom”模式，把内层焊盘的大小设置为“0”即可，多选择过孔的话可以批量处理。

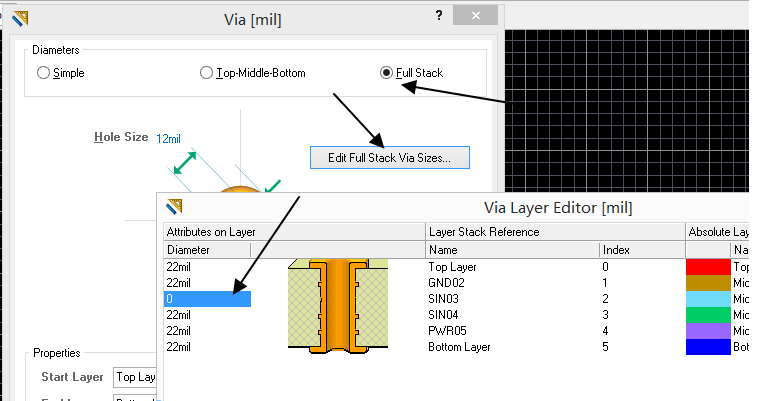

如果是行单独对某个层进行削盘 可以选择FUll stack 的选项，想对应的层设置为0mil即可
