如何通过ROOM框在PCB板上来放置元器件

这里给大家介绍一些，通过在原理图添加ROOM属性，然后通过ROOM框在PCB板上来放置元器件，这样就可以根据模块或者一页原理图去发放置元器件了，具体操作如下：

第一步，需要对原理图中的元器件添加ROOM属性，这个在前面的问答中已经讲述过了，这里不再做赘述，然后导入网表到PCB中；

第二步，在PCB中绘制ROOM框，执行菜单命令Setup-Outlines-ROOM Outline，如图6-41所示，执行上述操作之后，会弹出如图325-2所示的界面，在ROOM那一栏系统会自动读取原理图已经添加好的ROOM属性，如图325-2所示的界面，就是显示了原理图已经添加好了ROOM属性，一共是三个，所以我们需要在PCB板上一共是绘制三个ROOM属性框，来放置元器件，其它的属性按照默认的即可，可以不用需改，在side of board栏是选择ROOM框的位置，具体的设置跟图6-42所示一致即可；

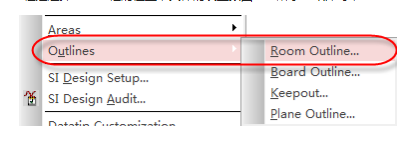

图6-41绘制ROOM区域设置示意图

图6-42 ROOM框属性设置示意图

第三步，在PCB界面空白的地方单击鼠标左键，拖动鼠标后形成一个区域，再次单击鼠标左键确认大小，即可完成第一个ROOM框区域大小的绘制，具体的区域大小可以根据ROOM属性中可以包含的元器件数量大小进行判断，其它剩下的上述操作即可，这里不做赘述，如图6-43所示；

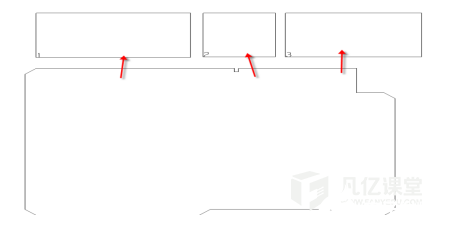

图6-43ROOM框绘制示意图

第四步，绘制完成ROOM属性框之后呢，我们点击放置元器件的窗口，执行菜单命令Place-Manually，放置元器件，如图6-44所示，在弹出的界面中，右侧选择ROOM属性，可以看到一共是3个ROMM属性，在左侧的元器件对应列表中是当前ROOM框所对应的元器件，点击选中哪一个器件进行单独放置即可；

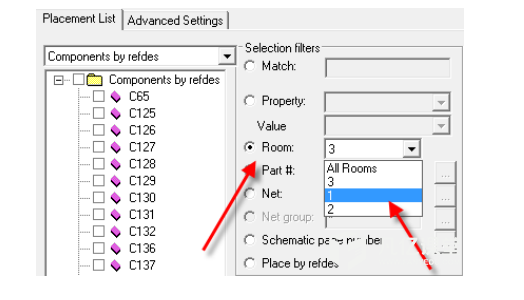

图6-44 按照ROOM属性手动放置示意图

第五步，除了手动按照ROOM属性去放置元器件，快速的放置元器件也是可以按照ROOM属性进行放置的，点击菜单命令Place-Quickplace，进行器件的快速放置，在Placement Fillter选项中选择Place By Room，然后右侧选择all room，然后点击Place，系统就会把所有ROOM属性的器件放置在对应的ROOM框内，如图6-45所示，这样器件就会按原理图已经分好类的属性进行排列，这样就可以方便后期的布局，直接对模块进行布局即可。

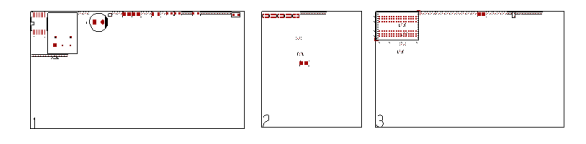

图6-45ROOM属性快速放置器件示意图
