pcb设计之LCM模组典型电路设计

时间:2020-09-28 10:12

人气:

作者:admin

标签: lcm  模组    PCB  典型  设计

导读:LCM显示模组再我们很多现实设备上都需要用到,那我们在pcb设计的时候如何对他进行设计呢,有时候很多设计人员忽略它的重要性,造成设计的设备现实出现各类问题,那么我们如何去...

LCM显示模组再我们很多现实设备上都需要用到,那我们在pcb设计的时候如何对他进行设计呢,有时候很多设计人员忽略它的重要性,造成设计的设备现实出现各类问题,那么我们如何去优化呢,那现在我们一起来学习下吧

1 定义

LCM(LCD Module)即LCD显示模组、液晶模块,是指将液晶显示器件,连接件,控制与驱动等外围电路,PCB电路板,背光源,结构件等装配在一起的组件。LCM提供用户一个标准的LCD显示驱动接口(有4位、8位、VGA等不同类型),用户按照接口要求进行操作来控制LCD正确显示。LCM相比较玻璃是一种更高集成度的LCD产品,对小尺寸LCD显示,LCM可以比较方便地与各种微控制器(比如单片机)连接;但是,对于大尺寸或彩色的LCD显示,一般会占用控制系统相当大部分的资源或根本无法实现控制,比如320×240 256色的彩色LCM,以20场/秒(即1秒钟全屏刷新显示20次)显示,一秒钟仅传输的数据量就高达:320×240×8×20=11.71875Mb或1.465MB,如果让标准MCS-51系列单片机处理,假设重复使用MOVX指令连续传输这些数据,考虑地址计算时间,至少需要接421.875MHz的时钟才能完成数据的传输,可见处理数据量的巨大。MID中,一般采用Parallel RGB、LVDS、MIPI、EDP等接口来进行视频的输出。

2 LCM模组典型的电路设计

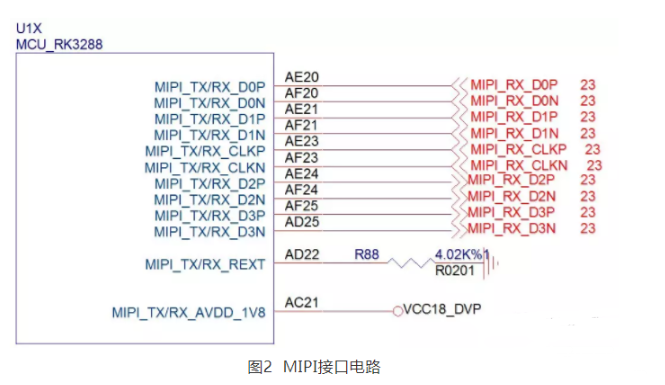

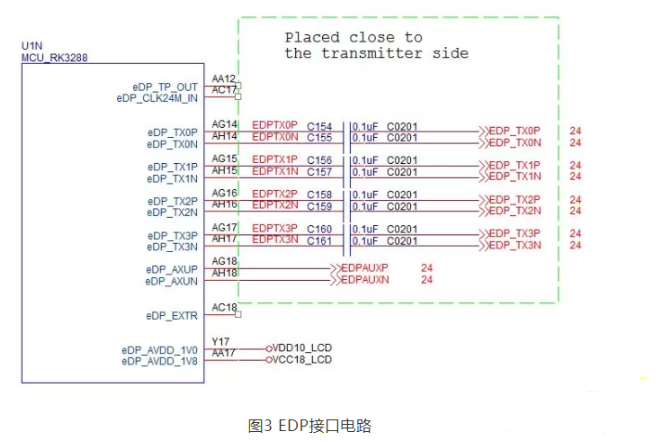

如图1、2、3我们列出了常见的LCM模组典型电路设计

图1 LVDS接口电路

3 布局布线要求

1)所有的显示接口(不论采用的是接口或者FPC)尽量放在板边,方便插拔;

2)主芯片与显示接口的位置不要放的太远,尽量缩短走线的距离,走线属于高速高速信号

3)走线拐角尽量用圆弧或者钝角,不能为直角或者锐角,需要保证阻抗的连续性;

4)LVDS的信号线需要严格遵守差分规则来走线,要求阻抗为100欧姆,误差控制±10%。差分对内的误差需要控制在5mil,差分对间的误差控制在100mil,差分等长走线方法可以参照前文差分的绕线方法;

5)MIPI、EDP的信号线需要严格遵守差分规则来走线,要求阻抗为100欧姆,误差控制±10%,差分对内的误差控制在5mil,差分对间的误差控制在30mil。

6)MIPI/LVDS网络的总长度,包括PCB走线长度、FPC连接线长度、接收端PCB走线长度,尽量控制在10inch以内,最长不要超过了15inch,不然信号质量会受到影响;

7)EDP网络的总长度,传输速率在2.7Gbps以下的,尽量将走线控制在10inch以内,如果有要求传输速率在5.4Gbps的信号,将走线长度控制在5inch以内;
