PCB设计经验之Altium网表及Protel网表的生成

8.2.1  网表

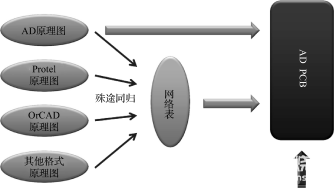

网表也称网络表，顾名思义，就是网络连接和联系的表示，其内容主要是电路图中各个元件类型、封装信息、连接流水序号等数据信息。在使用Altium Designer进行PCB设计时，可以通过导入网络连接关系进行PCB的导入。当今几大主流PCB设计软件都支持Altium Designer格式网表导出，这也极大地提高了Altium Designer对其他类设计软件的兼容性，如图8-10所示。

图8-10  PCB的网表导入方法—殊途同归

8.2.2  Protel网表的生成

（1）用Protel打开原理图，在原理图界面执行菜单命令“Design-Create Netlist...”，如图8-11所示，选择输出“Protel”的网表格式，并选择应用范围“Active project”，单击“OK”按钮，即可进行网表输出。

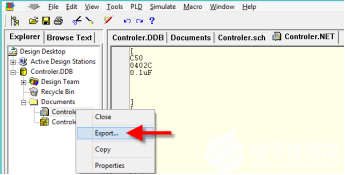

（2）在输出的网表上单击鼠标右键，选择“Export...”命令，可以对产生的网表设置路径查找，如图8-12所示。

图8-11  Protel网表输出

图8-12  网表的导出

8.2.3  Altium网表的生成

（1）在整个工程下，执行菜单命令“设计-工程的网络表-Protel”，如图8-13所示，这个时候会在Generated文件目录下生成一个包含整个工程的网表。

（2）单击鼠标右键，选择“浏览”命令，寻到所在路径，可以单独调用该网表，如图8-14所示。

                图8-13  网表的生成                         图8-14  网表的查找
