Allegro软件中怎么指定封装库路径 其中每一个的代

 一般我们会在Allegro软件中指定这几个与封装库有关的路径。

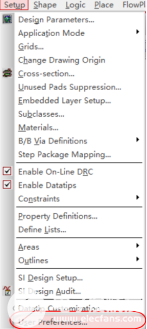

第一步，点击Allegro软件的Setup命令的最后一项User Preferences...,如图4-25所示；

图4-25  用户参数设置示意图

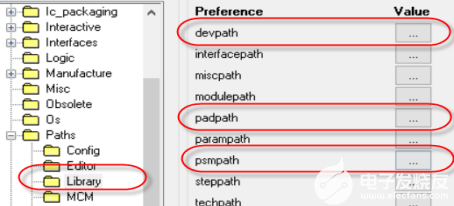

第二步，在弹出的对话框中，选择Library中的devpath、padpath、psmpath三项设置路径，如图4-26所示；

图4-26  封装库路径指定示意图

Ø Devpath：第三方网表（Other方式导出的网表）导入PCB时须设置的路径，如果是用第一方网表导入不用进行设置。它的作用是指定导网表时需要的PCB封装的device文件，文件里有记录PCB封装的管脚信息，导第三方网表时会将device文件中的内容与网表中的管脚信息进行比对；

Ø Padpath：PCB封装的焊盘存放路径；

Ø Psmpath：PCB封装文件、PCB封装焊盘中使用的Flash文件、PCB封装焊盘使用的Shape文件等内容的存放路径。

（以上内容转载于凡亿教育）
