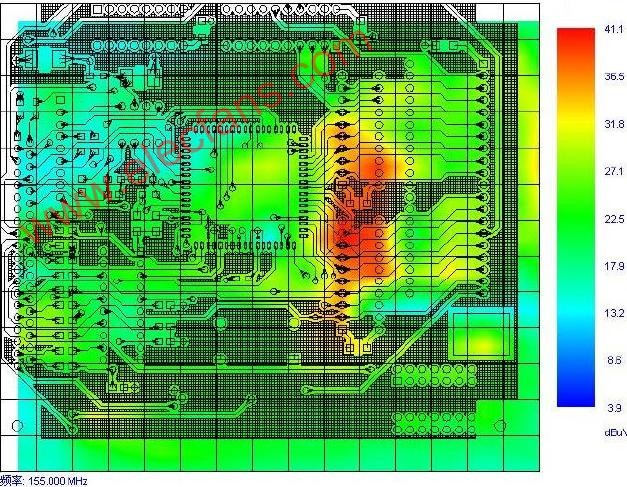

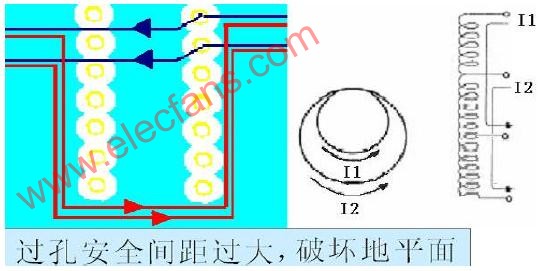

在数字电路中，感性串扰大于容性串扰。数字电路中的感性串扰主要是信号共享回路电流引起的。上述测试的空间分布图中，接插件附近的干扰很大（达到40dB），而且这个干扰被传导到电源线上，干扰到整个PCB 的其他区域（大部分在20dB 以上）。这是接插件过孔的安全间距设置过大，导致地平面被破坏（见下面的示意图），信号电流（下面示意图中的蓝色带箭头的线）的回流（下面示意图中好色带箭头的线）按“最小回路面积”原则流动，导致信号回流流到一起，从而形成“感性串扰”，并且会产生很强的共模辐射。同时，由于在设计中，没有很好地考虑高频（150MHz 及以上）信号在电源线上的滤波，因此上述干扰干扰到电源平面后，影响了整个PCB。
