接地方式的分类

接地方式的分类

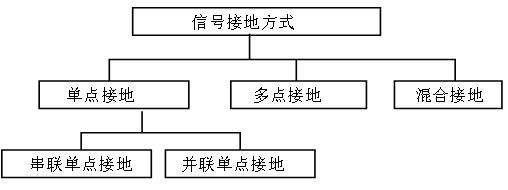

接地对电路的工作情况影响很大，因此在设计电路时，有多种接地策略，通常分为单点接地、多点接地和混合接地等种类。

单点接地：所有电路的地线接到公共地线的同一点，进一步可分为串联单点接地和并联单点接地。

多点接地：所有电路的地线接到公共地线的不同点，一般电路就近接地

混合接地：在地线系统内使用电感、电容连接，利用电感、电容器件在不同频率下有不同阻抗的特性，使地线系统在不同的频率具有不同的接地结构。
交流电源电缆中的地线一般仅可用做安全地，不能用做信号地，两个电源接地点之间的电压通常有数百mV，小信号电路在这种条件下根本无法工作。
