单点接地

单点接地

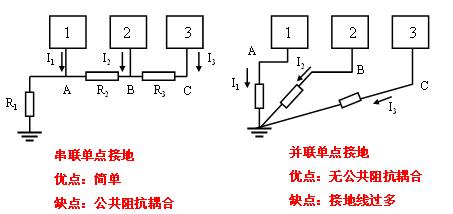

单点接地有两种类型，一种是串联单点接地，另一种是并联单点接地。串联单点接地中，许多电路之间有公共阻抗，因此相互之间由公共阻抗耦合产生的干扰十分严重。

串联单点接地的干扰：
A点的电位是：VA = ( I1 + I2 + I3 ) R1
A点的电位是：VB = ( I1 + I2 + I3 ) R1 + ( I2 + I3 ) R2
C点的电位是： VC = ( I1 + I2 + I3 ) R1 + ( I2 + I3 ) R2 + I3 R3
从公式中可以看出，A、B、C各点的电位是受电路工作电流影响的，随各电路的地线电流而变化。尤其是C点的电位，十分不稳定。

这种接地方式虽然有很大的问题，却是实际中最常见的，因为它十分简单。但在大功率和小功率电路混合的系统中，切忌使用，因为大功率电路中的地线电流会影响小功率电路的正常工作。另外，最敏感的电路要放在A点，这点电位是最稳定的。另外，从前面讨论的放大器情况知道，功率输出级要放在A点，前置放大器放在B、C点。

解决这个问题的方法是并联单点接地。但是，并联单点接地需要较多的导线，实践中可以采用串联、并联混合接地。
