串联单点和并联单点及混合接地的介绍

串联单点和并联单点及混合接地的介绍

串联单点接地结构由于简单而受到设计人员的青睐，但它所带来的公共阻抗耦合干扰问题又经常让人头疼。
并联单点接地结构能够彻底消除电路之间的影响，但是繁杂的接地线实在让人头疼。

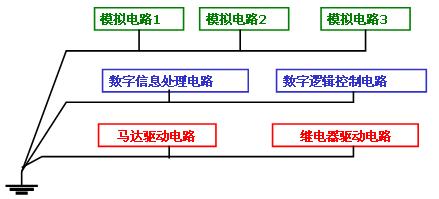

一个折衷的方法：将电路按照特性分组，相互之间不易发生干扰的电路放在同一组，相互之间容易发生干扰的电路放在不同的组。每个组内采用串联单点接地，获得最简单的地线结构，不同组的接地采用并联单点接地，避免相互之间干扰。

这个方法的关键：绝不要使功率相差很大的电路或噪声电平 相差很大的电路共用一段地线。
