fm收音机发射机电路图分析

时间:2023-07-24 16:33

人气:

作者:admin

标签: FM  收音机  调频无线  发射器

导读:一个简单的调频无线电发射器电路,覆盖88至108MHz的频率。它由3个晶体管组成:BC109、BFR91A和BFR96S。它非常稳定,输出功率约为200mW。...

一个简单的调频无线电发射器电路,覆盖88至108MHz的频率。它由3个晶体管组成:BC109、BFR91A和BFR96S。它非常稳定,输出功率约为200mW。

麦克风放大器中的第一级,但如果将此无线电发射器直接连接到音频源,则可以移除此级并将音频信号连接到R5。

U1、1PH51C可替换为LM7805。您必须为振荡器级使用稳定的电源,以防止频率变化。您可以去掉C7并使用线性电位计而不是R6,中间连接器连接到C4,一个引脚接地,另一个引脚连接到+。您可以将BB109变电容二极管替换为BB139。

所有线圈必须彼此垂直,尤其是L2和L3。振荡器级必须用1mm铜箔包裹。如果您使用外部天线,如下所示调频偶极子天线用一根好的同轴电缆连接它,因为功率很低,你想使用大部分。如果您不想松动射频电源,请将无线电发射器靠近天线(2米同轴电缆),并使用更长的电缆传输音频信号(同轴)。如果你按照我之前告诉你的那个连接天线,你可以覆盖直径300米的区域。

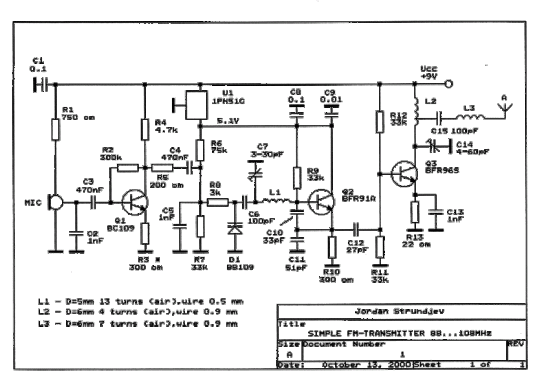

FM收音机发射机电路图
