本文介绍了用于实现GPS RF-to-IF接收器的Analog高性能CMOS和硅锗（SiGe）构建模块RF IC系列。有许多商用的用于GPS应用的IF至基带IC解决方案，许多公司选择设计自己的专有ASIC，但缺乏RF-IF前端，用于将传输的GPS频率下变频为低IF频率。ADI公司已经生产了几款RF IC，事实证明它们是完成这些任务的绝佳选择。
MAX2741/MAX2742/MAX2745是高性能CMOS单芯片GPS前端下变频器系列。这些先进的器件功耗极低，不需要昂贵的中频SAW滤波器或笨重的分立中频带通滤波器。所有器件均配备低噪声放大器、混频器、BPF、自动增益控制放大器、本振频率合成器、时钟缓冲器和数字采样器。这些产品的选择指南如表1所示。有关这些产品的更多信息，请访问以下链接以获取数据手册和应用笔记。
| 部分 | 电源电压 （V） | 电源电流（毫安） | 参考时钟（兆赫） | 中频频率（兆赫） | 转换增益（分贝） | 噪声系数（分贝） | IIP3 （分贝） |
| MAX2741 | 2.7 到 3.0 | 30 | 2 到 26 |
37.38 （第一） 3.78 （第二） |
32 （第一） 47 （第二） |
4.7 （第一） 12 （第二） |
-30 （第一个） -36 （第二个） |
| MAX2742 | 2.4 到 3.6 | 14 | 18.414 | 1.023 | 117 | 4.5 | -32 |
| MAX2745 | 2.4 到 3.6 | 21 |
16.368 32.736 |
4.092 | 120 | 3.5 | -25 |
MAX2654/MAX2655 SiGe LNA在1575MHz时具有高增益、低噪声和高线性度。两款RF IC均采用50Ω输出匹配网络，以减少元件数量。MAX2654 RF IC提供15.1dB增益、1.5dB噪声系数和-3.7dBm输入三阶交调截点（IIP8）。为了改善线性度，MAX2655 RF IC提供14.1dB增益、1.45dB噪声系数和+3.2dBm至+2.3dBm的可调IIP8性能。MAX2654的电源电流为5.8mA，而MAX2655的电源电流可调范围为5.9mA至10.1mA。两款器件还具有 0.1μA 低功耗关断模式。MAX2641 SiGe LNA是另一个绝佳的选择，提供15.7dB增益、1MHz时2.1575dB的极低噪声系数和+3.1dBm的IIP4。电源电流消耗低至3.5mA。MAX2641不提供低功耗关断模式或集成输出匹配网络。
ADI公司目前不提供支持增益步进的独立GPS LNA，但将MAX2563重新调谐至GPS频段可提供出色的解决方案。MAX2563为SiGe LNA，设计用于美国PCS和欧洲DCS接收频段。更换匹配元件后，MAX2563可提供19.2dB增益、1.57dB噪声系数和-5.2dBm的IIP3。更多信息请参考应用笔记3248：“MAX2653 LNA，增益阶跃，针对GPS应用重新调谐”。
MAX2680/MAX2681/MAX2682是硅锗下变频混频器系列，可接受2.5GHz至400MHz的RF频率，非常适合1575MHz的GPS应用。IF输出可以针对10MHz至500MHz之间的IF频率进行调谐。MAX2、MAX2680和MAX2681的性能请参见下表2682。
| 部分 | 电源电流（毫安） | 频率 | |||||
| 900兆赫 | 1950兆赫 | ||||||
| IIP3 （分贝） | 净值 （分贝） | 增益（分贝） | IIP3 （分贝） | 净值 （分贝） | 增益（分贝） | ||
| MAX2680 | 5.0 | -12.9 | 6.3 | 11.6 | -8.2 | 8.3 | 7.6 |
| MAX2681 | 8.7 | -6.1 | 7.0 | 14.2 | +0.5 | 11.1 | 8.4 |
| MAX2682 | 15.0 | -1.8 | 6.5 | 14.7 | +4.4 | 10.2 | 10.4 |

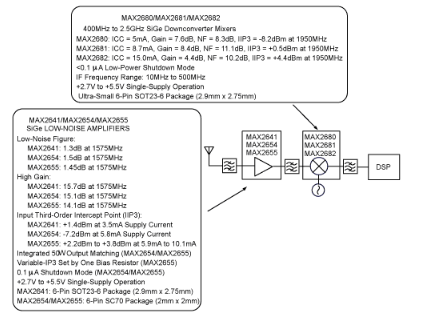

以下框图总结了模拟的各种构建块GPS RF IC的重要特性。
用于 GPS 接收器的射频 IC
