半定制快速芯片ASIC可实现高达9GHz的射频功能

ADI公司有两种不同的HF ASIC开发方法：半定制QuickChip设计方法和更传统的全定制设计方法。下面将讨论半定制设计方法，为开发客户设计的RF ASIC提供了一种低成本、快速周转时间的方法。

除标准产品IC外，ADI公司还提供快速响应的ASIC服务。被称为“QuickChips”的半定制阵列为设计人员提供了一系列非专用半导体器件：JFET、肖特基二极管、ESD 保护二极管、MOS 电容器、可调整镍铬合金电阻器和带 ƒ 的双极晶体管Ts 到 27GHz。使用定制的金属掩模组完成其中一个芯片，将选定的组件互连，以创建高频、高性能电路。

已经开发了一套全面的设计、验证和布局软件工具，以确保 QuickChip 设计在第一次通过时满足其目标规格的可能性很高。同时支持 UNIX 和 PC 平台。

有三种不同的 QuickChip 系列可供选择。QC10 系列包含 <> 个阵列，采用互补双极工艺制成，具有 NPN 和 PNP ƒT分别为 9GHz 和 6GHz。它针对模拟信号采集、放大和源极进行了优化。

QC6 系列包含四个阵列，采用 9GHz NPN 和 80MHz PNP ƒ 工艺制造。Ts.这些阵列适用于各种光纤、中频和仪器仪表应用。

QC9 阵列采用 27GHz 工艺制造，适用于射频和高频应用。自推出以来，已有超过 35 项设计使用 QC9 阵列完成。其中包括一个 900MHz 收发器、一个 7GHz 预分频器、多个 GPS 接收器、一个 OC48 放大器、脉冲和窗口比较器以及一个 2×2 交叉点开关。

以下设计示例经IEEE许可转载，说明了QuickChip ASIC的功能。

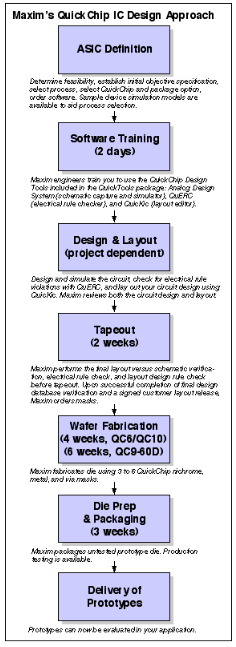

图1.
