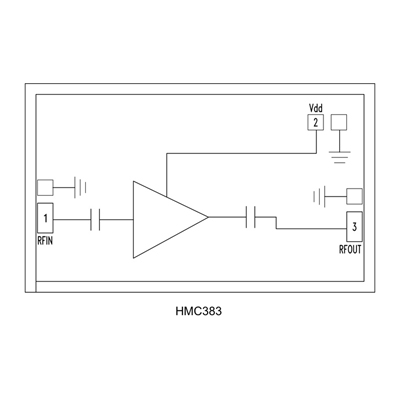

HMC383功率放大器

HMC383是一款通用型GaAs PHEMT MMIC驱动放大器，工作频率范围为12至30 GHz。 该放大器采用+5V电源，增益为16 dB，饱和功率为+18 dBm。 在整个工作频带内具有一致的增益和输出功率，因而可以在多个无线电频段使用一个通用的驱动器/LO放大器。 由于尺寸较小、采用单电源工作和隔直RF I/O，HMC383放大器可轻松集成到多芯片模块(MCM)中。 这些数据均采用50 Ω测试夹具中的芯片测得，该夹具通过直径为0.025 mm (1 mil)、最小长度为0.31 mm (12 mils)的焊线连接。

增益： 16 dB
饱和输出功率： +18 dBm
输出IP3： +25 dBm
单正电源：
+5V (101 mA)
50 Ω匹配输入/输出
裸片尺寸： 2.26 x 1.35 x 0.1 mm

应用

点对点无线电
点对多点无线电和VSAT
测试设备和传感器
HMC混频器LO驱动器
军事和太空
