电动车NFC一键启动

NFC智能刷卡解锁，为你解决四处寻找钥匙的困扰，提升电动车智能化。

Ci522 / Ci523 特性：

1. 低功耗应用简单，RST硬掉电功耗为0.9uA（典型值）
2. Ci522 / Ci523封装兼容，且修改程序523即可识别身份证UID
3. 参考电路简单，刷卡距离>5cm
4. 目前已与多家国内知名整机厂战略合作，芯片应用广泛，性能稳定
5. 超小型封装QFN16 / 3*3*0.8mm

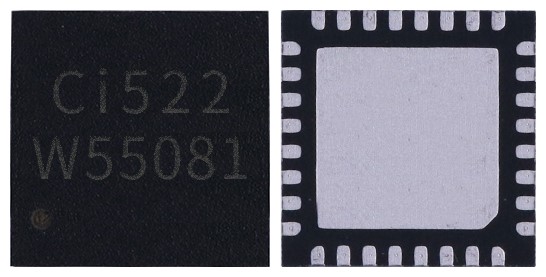

13.56MHz 非接触式读写器芯片--Ci522（A卡，小体积超低成本）

Ci522是一个高度集成的，工作在13.56MHz的非接触式读写器芯片，阅读器支持ISO/IEC 14443 A/MIFARE。

无需外围其他电路，Ci522的内部发送器可驱动读写器天线与ISO/IEC 14443 A/MIFARE卡和应答机通信。接收器模块提供一个强大而可靠的电路，用以解调译码ISO/IEC 14443 A/MIFARE兼容卡及应答机信号。数字模块处理完整的ISO/IEC 14443 A帧和错误检测功能(奇偶和CRC)。

Ci522支持MIFARE产品。Ci522支持非接触式通信，与MIFARE系列双向通信速率高达848kBd。

Ci522提供SPI（串行外设接口）主机接口。

产品特性：

• 工作在13.56MHz频段

• 高度集成的模拟电路，解调和译码响应

• 带缓冲的输出驱动器，使用少量的外围元件与天线连接

• 支持ISO/IEC 14443 A/MIFARE

• 典型操作距离为50mm，取决于天线的尺寸和圈数

• 读写器模式下支持MIFARE系列卡

• 支持ISO/IEC 14443 A/MIFARE 更高速率通信，最高达848kBd

• 支持SPI接口，通信速率高达10Mbit/s

• 64字节发送和接收FIFO缓冲区

• 灵活的中断模式

• 低功耗硬复位功能

• 支持软件掉电模式

• 集成可编程定时器

• 内部振荡器，连接27.12MHz石英晶体

• 2.3V至3.6V供电电压

• CRC协处理器

典型应用案例：

智能支付系统、智能电子锁系统、电动车NFC一键启动

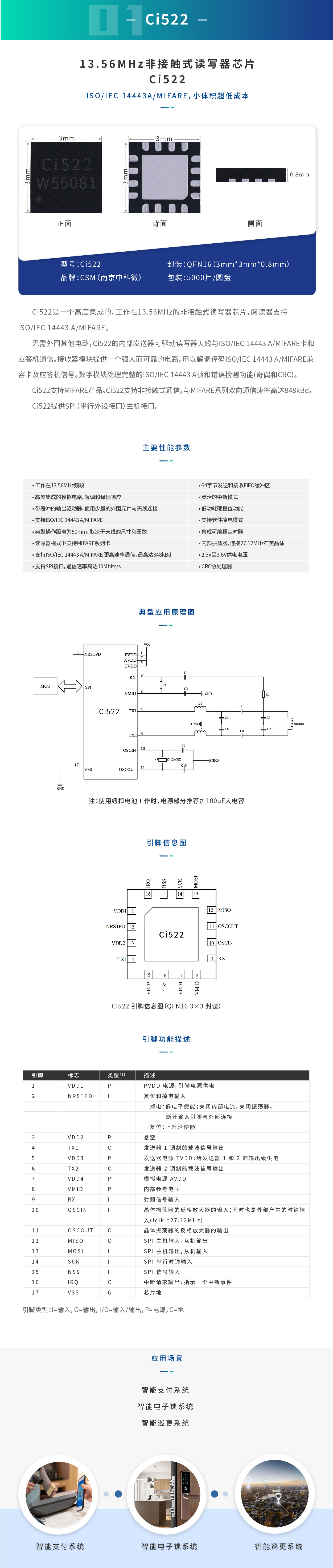

【Ci522 芯片详细介绍】
