AD8367ARUZ 可变增益放大器

集成平方律检波器的硅双极性VGA

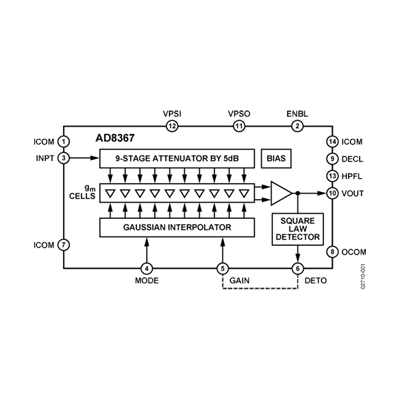

AD8367是一款高性能可变增益放大器，设计用于在最高500 MHz的中频频率下工作。从外部施加0至1 V的模拟增益控制电压，可调整45 dB增益控制范围，以提供20 mV/dB输出。精确的线性dB增益控制通过ADI公司的专有X-AMP™架构实现，该架构含有一个可变衰减器网络，由高斯插值器提供输入，从而实现精确的线性增益调整。

此外，AD8367集成一个平方律检测器，使该器件可用作AGC解决方案，并提供检测到的接收信号强度指示(RSSI)输出电压。

AD8367的额定工作频率为CDMA/GSM和W-CDMA移动通信应用中常见的中频频率70 MHz、140 MHz、190 MHz和240 MHz。

AD8367采用高性能硅双极性工艺制造，提供14引脚超薄紧缩小型(TSSOP)封装，额定温度范围为–40°C至+85°C。

宽带宽(-3 dB带宽)：500 MHz
线性dB连续模拟增益控制
片内集成平方律检测器用于AGC操作
高线性度输出IP3：36.5 dBm (70 MHz)
高输出压缩P1dB：8.5 dBm (70 MHz)
单端200 Ω输入阻抗
增益控制范围：45 dB(最大增益42.5 dB)
小尺寸14引脚TSSOP封装

应用

通信
航空航天和防务
