射频信号检测电路的工作原理

射频也称为射频信号，在当今世界无处不在。尽管有些地方我们对RF信号的接收很差，但在这些情况下，检测器将派上用场来纠正此问题。或者，在某些情况下，我们不希望这些信号到达，在这种情况下，我们可以探测这些信号的位置。此处显示的射频信号检测器电路将帮助您检测这些并采取相应的措施。

射频信号检测电路的工作原理：

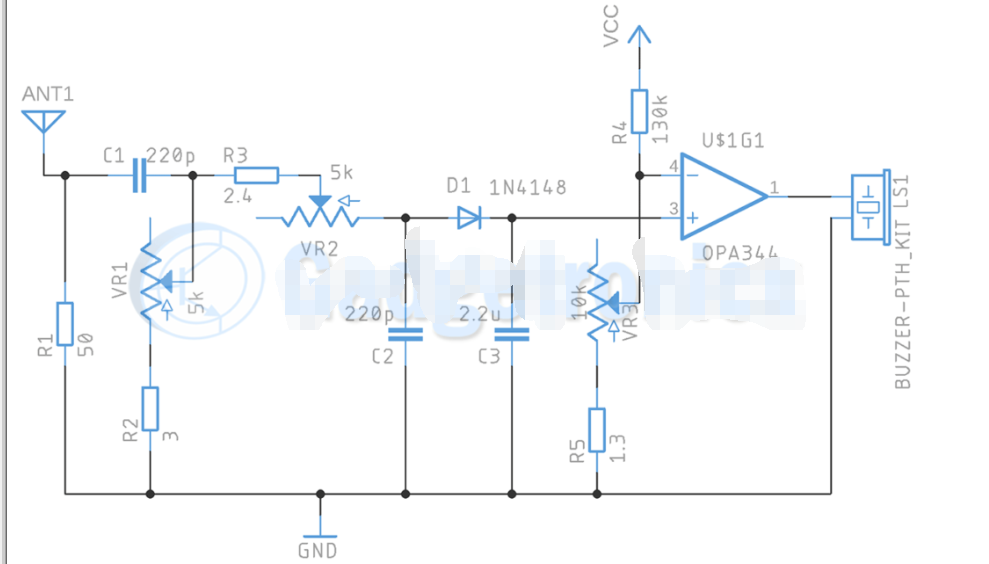

该射频信号测试仪的工作从50欧姆天线开始，用于接收来自大气的射频信号。然后，天线接收到的信号被传递到使用电阻器和电容器构建的带通滤波器。滤波器的目的是让用户能够选择我们的射频信号检测器需要检测的频率范围。

高通滤波器：

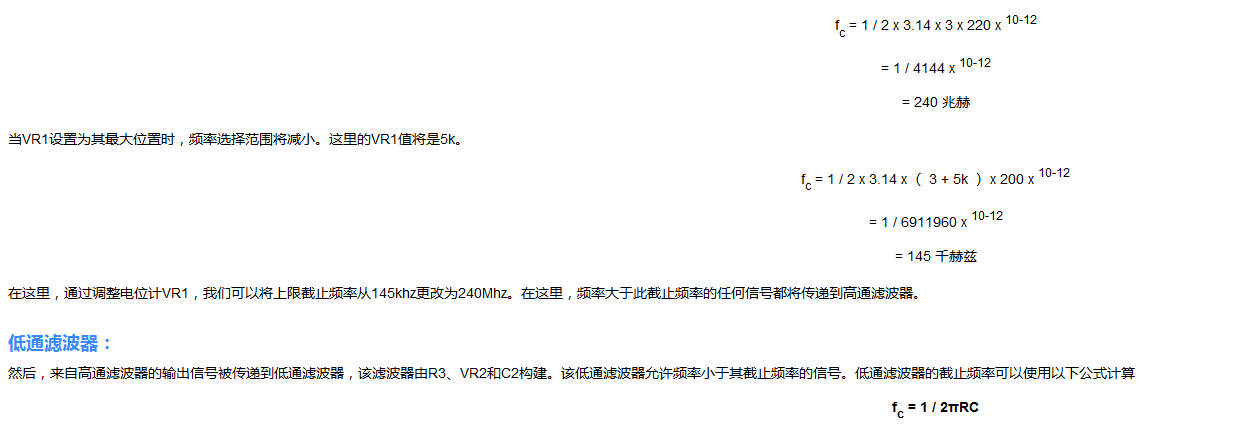

带通滤波器由高通和低通滤波器组成。在电路VR1中，R2和C1构成高通滤波器。这为输入信号设置了一个截止点，其中它只允许频率大于此截止点的信号。通过高通滤波器允许的频率由公式 fc = 1 / 2πRC 给出

在上述公式中应用 VR1、R2 和 C1 的值。当POT VR1处于最小位置时，VR1的电阻不会影响电路，因此R1 3欧姆将是该高通滤波器的唯一电阻源。

因此，当POT设置为其最小位置时，较低的截止频率将为300MHz。当 POT 设置为其最大状态时，较低的截止频率将为 145khz。该滤波器将允许频率低于这些截止频率的信号。这可以设置为 145KHz 和 300MHz 之间的任何位置。通过改变高通和低通滤波器的截止频率，您将能够选择需要通过该电路检测的频率。还要记住，第一电位计VR1（高通）的设定电阻应低于第二电位计VR2（低通），否则整个输入信号将被滤除。

滤波后的信号将到达D1，D3对信号进行整流，并与C3结合使用，使信号保持稳定状态。我们使用运算放大器将此信号与可以使用POT VR《》设置的参考电压进行比较。当天线检测到的信号在高通和低通滤波器设置的频率范围内时，运算放大器的输出将打开蜂鸣器。通过替换高通和低通滤波器中的R和C值，您可以修改该电路以检测任何频率的信号。

所需零件：

6V电池

50欧姆天线

220p 电容器

2.2U 电容器

1N4148 二极管

蜂鸣器

50欧姆电阻器

3欧姆电阻器

2.4 欧姆电阻器

130k 欧姆电阻器

1.3 欧姆电阻器

OPA344 运算放大器

5k 欧姆电位器

10k 欧姆电位器
