MAX2681 SiGe下变频器混频器，调谐用于GPS前端

本应用笔记给出了MAX2681混频器IC在1575MHzGPS工作时调谐时的元件值和实测性能。提供评估套件原理图。转换增益为10.5dB，输入三阶交调截点为-0.8dBm。

MAX2681为微型、低成本、低噪声下变频混频器，设计用于低电压、低电流工作，理想用于便携式通信设备。MAX2681可与400MHz至2500MHz的输入射频（RF）配合使用，下变频至10MHz至500MHz的中频（IF）。全球定位系统 （GPS） 接收器的输入射频为 1575MHz。假设 70MHz 中频和高边本振 （LO） 注入 （f瞧= 1645MHz），MAX2681的增益为+10.5dB，噪声系数为9.6dB，输入三阶交调截点（IIP3）为-0.8dBm，采用+8.8V电源供电时消耗3.0mA电源电流。

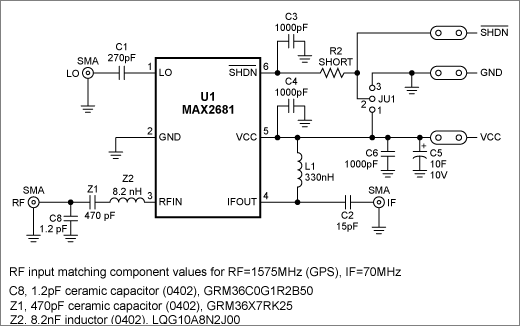

图1.MAX2681评估板原理图

表 1.MAX2681 GPS性能
VCC = +3.0V， fRF1 = 1575MHz， fRF2 = 1576MHz， fLO = 1645MHz， PLO = -5dBm， fIF = 70MHz

注：不考虑PCB损耗。
