使用双端口网络分析仪测量差分阻抗

时间:2023-02-23 16:13

人气:

作者:admin

标签: RF  变压器  混频器

导读:许多RF IC使用差分输入和输出。本文介绍如何使用双端口网络分析仪测量差分阻抗。伽玛是根据测量的 S 参数计算得出的。给出了串联模型和并联模型之间的转换。...

许多RF IC使用差分输入和输出。本文介绍如何使用双端口网络分析仪测量差分阻抗。伽玛是根据测量的 S 参数计算得出的。给出了串联模型和并联模型之间的转换。

出于噪声抑制的原因,在RF和微波电路中寻找差分输入和输出端口是很常见的。不幸的是,使用普通的RF测试设备,差分电路的阻抗测量并不简单。

以下测量方法将防止使用巴伦和变压器,这些巴伦和变压器会引入误差,并且还将提供更准确和可重复的差分阻抗测量方法。

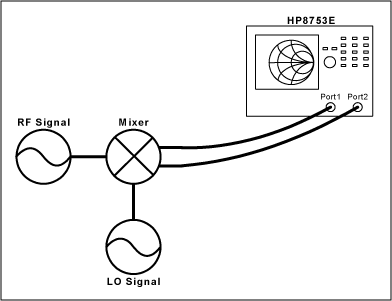

本例将使用混频器,该混频器使用单端输入和差分或平衡输出。


图1.

测量程序:

第一步是在网络上进行完整的双端口校准 分析器

将混合器激活到其正常工作状态

测量所有参数 S11、S12、S21 和 S22

最后,使用以下公式将差分测量转换为单端结果


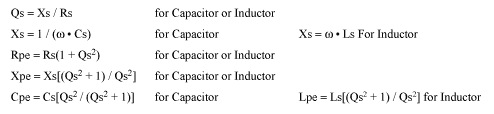

根据这个等式,计算实部和虚部分量,得到一个并联等效电路:

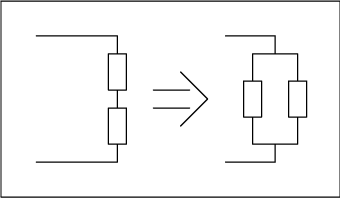

图2.串联电路的并联等效电路。

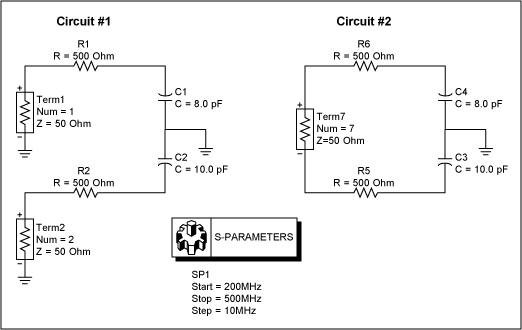

证明该方法实际有效的最快方法是对具有两个测量端口单端和一个测量端口差分的单端口差分电路进行仿真。计算电路 #1 的 Γ d,并与电路 #2 的Γ进行比较。结果应该是相同的。


图3.
