构建Arduino IR远程解码器的教程

　　IR（Infrared）通信是一种简单、低成本、应用广泛的无线通信技术。红外光与可见光有些相似，只是波长稍长一些。IR 的这一特性使其人眼无法察觉，非常适合无线通信。

　　有很多应用程序需要解码 IR 信号才能使用 IR 遥控器操作某些设备。因此，在本教程中，我们将使用 TSOP1838 IR 接收器来构建使用 Arduino 的 IR 远程解码器。每个按钮的十六进制代码都将记录到 Microsoft Excel 表中。这个简单的红外遥控解码器可用于红外遥控机器人、家庭自动化和其他红外控制项目等项目。

　　所需组件

　　Arduino Uno / Arduino Nano

　　红外接收器 （TSOP1838）

　　跳线

　　面包板

　　IR 通信如何工作？

　　与其他通信系统一样，红外通信也有发射器和接收器。发射器看起来就像一个 LED，但它产生的光是 IR 光谱而不是可见光谱。而红外接收器是一个嵌入了前置放大器的光电二极管，可将红外光转换为电信号。对于 IR 通信，发射器和接收器应相互指向。要了解有关IR 发射器和接收器电路的更多信息，请点击链接。

　　按下遥控按钮时，IR LED（发射器）会发出红外光。该光由通常是光电二极管或光电晶体管的接收器接收。但红外线也由太阳、灯泡和其他任何产生热量的东西发出。这会干扰发射器信号，因此为防止发射器信号使用 36 kHz 至 46 kHz 之间的载波频率进行调制。接收到信号后，IR 接收器解调信号并将其转换为二进制，然后再发送到微控制器。

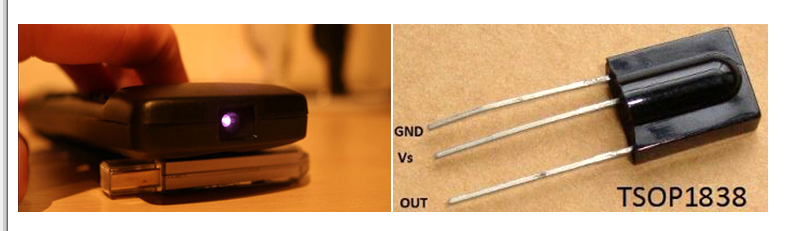

　　在这里，我们使用电视遥控器发送红外信号，并使用带有 Arduino 的 TSOP1838接收它们。

　　电路原理图

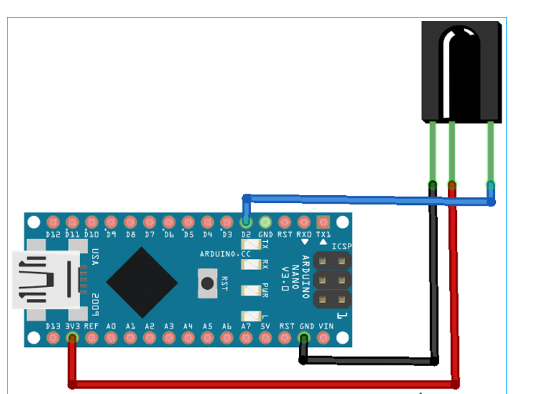

　　使用 Arduino的 IR 远程解码器的电路图如下：

　　连接非常简单，因为 IR 接收器传感器只有三个引脚：Vs、GND 和 Data。将 IR 接收器的 Vs 和 GND 引脚连接到 Arduino 的 3.3V GND 引脚，将数据引脚连接到 Arduino 的数字引脚 2。

　　Arduino IR 远程解码器编程

　　Arduino IR 解码器的完整代码在页面末尾给出。

　　为了解码 IR Remote，首先，我们需要下载并添加一个 IR 库到 Arduino IDE。您可以从这里下载 IR Remote 库。下载文件后，打开您的 Arduino IDE 并转到Sketch 》 Include library 》 Add.Zip library。选择库文件并单击“打开”。

　　通过包含 IR Remote 库文件来启动您的代码。

　　#include 《IRremote.h》

　　之后定义连接红外接收器数据引脚的 Arduino 引脚。就我而言，它连接到 Arduino 的 D2 引脚。

　　int IRPIN = 2;

　　之后为 IR Receiver pin 创建一个实例。

　　IRrecv recv（IRPIN）;

　　在下一行中，为decode_results类定义一个对象，IR 接收器将使用它来发送解码信息。

　　decode_results 结果；

　　在setup（）函数中，启动串行通信，并通过调用IRrecv函数enableIRIn（） 启动 IR 接收器。

　　无效设置（）

　　{

　　序列号。开始（9600）；

　　Serial.println（“启用 IRin”）;

　　不可恢复。启用IRIn（）；

　　Serial.println（“启用 IRin”）;

　　Initialize_streamer（）;

　　}

　　在loop（）函数中，recv.decode不断检查新信号，如果接收到新信号，接收到的信号代码将存储在result.value函数中。

　　无效循环（）

　　{

　　if （irrecv.decode（&result））

　　{

　　Serial.print（“值​​：”）;

　　Serial.println（result.value， HEX）;

　　Write_streamer（）;

　　不可恢复的简历（）；

　　}

　　延迟（500）；

　　}

　　为了从 Arduino 向 Excel 表发送数据，我们使用的是 PLX-DAQ。使用Write_streamer（）函数，我们以特定模式串行发送数据，就像在串行监视器上显示值一样。关键行解释如下：

　　无效的 Write_streamer（）

　　{

　　序列号.print（“数据”）; //总是写“DATA”来表示下面的数据

　　序列号.print（“，”）; //使用“，”移动到下一列

　　Serial.print（result.value， HEX）; //在Excel中存储日期

　　序列号.print（“，”）; //使用“，”移动到下一列

　　序列号.println（）; //行尾移动到下一行

　　}

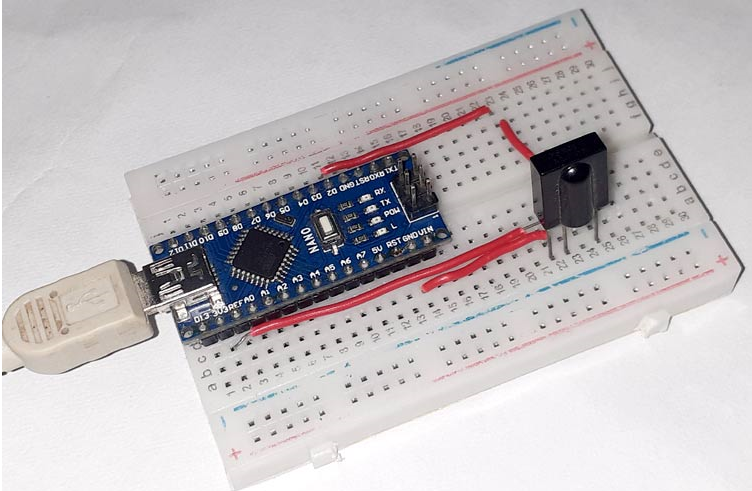

　　一旦硬件和程序准备就绪，就可以将程序上传到您的 Arduino Nano 板上了。上传代码后，将遥控器指向红外接收器并按下遥控器按钮。每个按钮的十六进制代码将打印在串行监视器上。

　　将 IR 远程解码器数据保存到 Excel 表中

　　现在要将数据发送到 Excel 工作表，我们将使用PLX-DAQ。它是一个 Excel 插件软件，可帮助您将 Arduino 中的值直接写入笔记本电脑或 PC 上的 Excel 表中。使用链接下载文件。下载后，解压文件并点击.exe文件进行安装。它将在您的桌面上创建一个名为PLX-DAQ的文件夹。

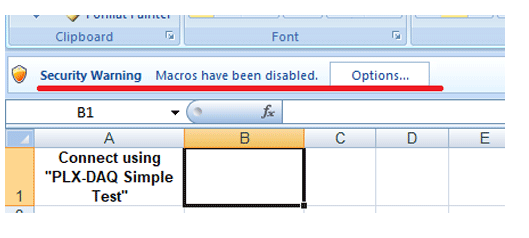

　　现在从桌面文件夹中打开“ PLX-DAQ 电子表格”文件。如果您的 Excel 上禁用了宏，那么您将看到一个安全块，如下图所示：

　　单击选项-》启用内容-》完成-》确定以启用宏。之后，您将看到以下屏幕：

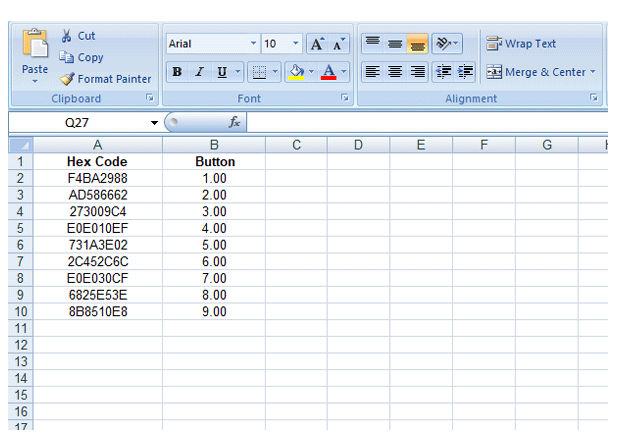

　　现在选择波特率“9600”和你的Arduino连接的端口，然后点击连接开始数据流。您的值应该开始被记录，如下图所示。

　　这就是如何轻松构建Arduino IR 远程解码器以将 IR 远程信号转换为等效的 HEX 代码的方式。

#include
int IRPIN = 2;
IRrecv recv(IRPIN);
decode_results 结果；
整数按钮 = 0；
无效设置（）
{
序列号.开始（9600）；
Serial.println("启用 IRin");
不可恢复。启用IRIn（）；
Serial.println("启用 IRin");
Initialize_streamer();
}
无效循环（）
{
if (irrecv.decode(&result))
{
按钮=按钮+1；
Serial.print("值​​：");
Serial.println(result.value, HEX);
Write_streamer();
不可恢复的简历（）；
}
延迟（500）；
}
无效 Initialize_streamer()
{
Serial.println("CLEARDATA"); //清除以前项目留下的任何数据
Serial.println("标签，十六进制代码，按钮"); //总是写LABEL，表示它是第一行
}
无效的 Write_streamer()
{
序列号.print("数据"); //总是写“DATA”来表示下面的数据
序列号.print(","); //使用“，”移动到下一列
Serial.print(result.value, HEX); //在Excel中存储日期
序列号.print(","); //使用“，”移动到下一列
串行打印（按钮）；//在Excel中存储日期
序列号.print(","); //使用“，”移动到下一列
序列号.println(); //行尾移动到下一行
}
