一个迷你调频发射器电路分享

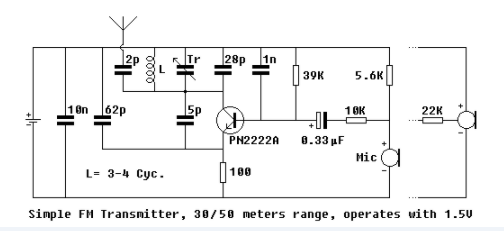

这是一个迷你调频发射器电路。我认为这是最简单、容易而且当然……便宜……电源电压在 1.1 – 3 伏之间，1.5 伏时的功耗为 1.8 毫安。这个电路应该可以覆盖吧？最大射程 30 – 50 米。在 1.5 伏。

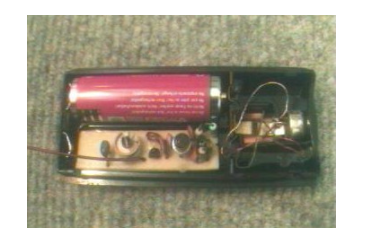

该电路的主要优点是电源是一个 1.5 伏的电池（任何尺寸），可以将 PCB 和电池固定在非常紧凑的地方。发射器甚至可以使用标准的 NiCd 可充电电池运行，例如 750mAh AA 尺寸的电池可以运行大约 500 小时（而它在 1.24V 下拖动 1.4mA）相当于 20 天。

晶体管不是电路的关键部分，但选择高频/低噪声的晶体管有助于提高发射器的音质和范围。PN2222A、2N2222A、BFxxx 系列、BC109B、C，甚至众所周知的 BC238 运行完美。功能良好、低功耗电路的关键是使用高 hFE/低 Ceb（内部结电容）晶体管。

并非所有电容式麦克风的电气特性都相同，因此在操作电路后，使用 10K 可变电阻而不是 5.6K，它为麦克风内部放大器提供电流，并将其调整到声音的最佳点幅度和质量最好。然后记下可变电阻的值并用固定电阻代替。

关键部分是应该手工制作的电感L。取一根 0.5mm （AWG24） 的漆包铜线，将两个直径为 4-5mm 的松散环绕成圆形。电线尺寸也可能不同。其余的工作很大程度上取决于您对电感的知识和经验水平：在电路附近安装一个 FM 收音机，并在没有接收到的地方设置频率。给电路通电，然后将一根铁棒放入电感回路中以判断其值。当你找到正确的点时，调整电感的松动度，如果需要，调整匝数。一切正常后，您可以使用微调电容器进行进一步的频率调整。在这一点上，您可能会得到有经验的人的帮助。不要忘记通过将一些胶水倒在电感上来抵抗外力来固定电感。如果无线电接收在几米范围内丢失，这可能是由错误的线圈调整引起的，而您实际上是在听发射器的谐波而不是中心频率。将收音机远离电路并重新调整。如果您知道在这种情况下如何使用示波器，它会更容易。

每个部件都应该很容易安装在下面的 PCB 上。注意晶体管的引线应正确连接。还可以尝试将微调电容器的移动部分连接到 + 侧，这可能有助于调整时不需要的频移。PCB图应该以300DPI打印，这里已经设置了一个TIFF文件。

迷你 FM 发射器 PCB 布局：

技术数据：

电源电压：1.1 - 3 伏

功耗：1.5 伏时为 1.8 毫安

范围：最大 30 米。在 1.5 伏
